[Gen.] INPA + TIS + ETK (tarifs à jour) multiplateforme

Messages recommandés

Tutoriel installation INPA + TIS + ETK multiplateforme







PS (pré-scriptum, je le mets avant, comme ça, on le lit en premier) : ce tuto n'est pas spécifique au E46, ni même aux M...

En espérant que ça puisse servir !





Pourquoi multiplateformes : simplement parce que le tout fonctionne sous une machine virtuelle avec XP 32 bits SP3. Donc aucun soucis de compatibilité. Ni avec le câble et ses drivers, ni avec les softs. Cette machine virtuelle tournant sous OSX, Windows, Linux et même Solaris, aucun soucis pour n'importe qui.





1.     Préparation du matériel





Pour mes outils de diagnostic, j'ai opté pour le moins cher, tout en restant pleinement fonctionnel.

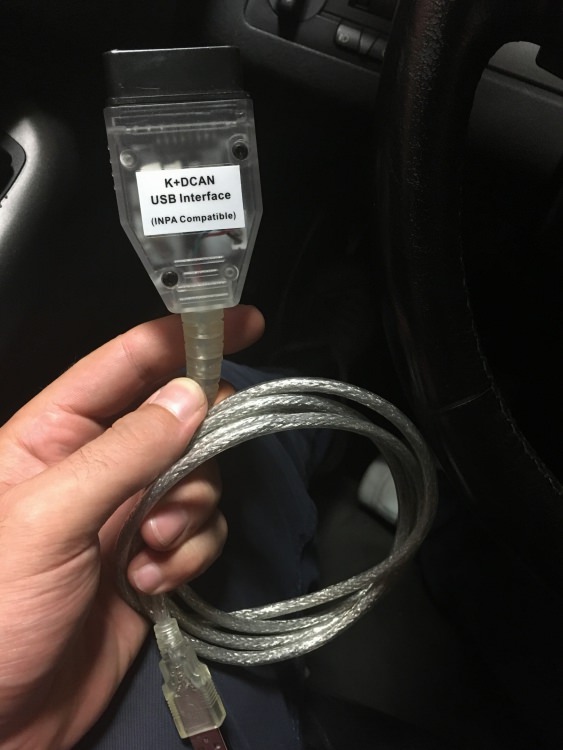

Dans un premier temps, un câble USB OBD2. Il faut bien vérifier que le chipset est un FTDI FT232-RL. Un bête câble VAGcom (du moment que le chipset est un FT232-RL, j'insiste) va parfaitement.








Pour vous éviter trop de recherches inutiles, voici le lien direct de celui que j'ai acheté. Vendeur efficace : Câble OBD2 USB FT232RL sur Ebay pour 12,60 $US (dans les 10€) port compris.

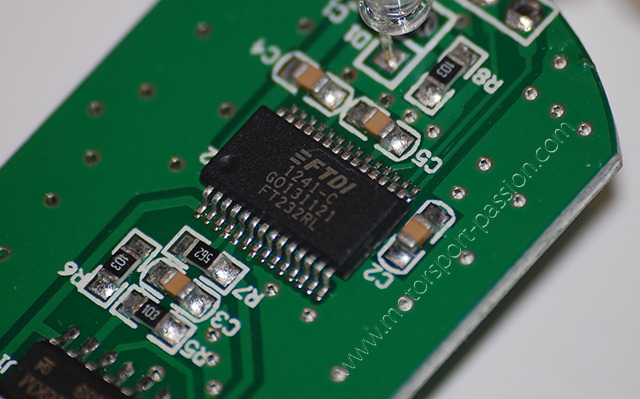

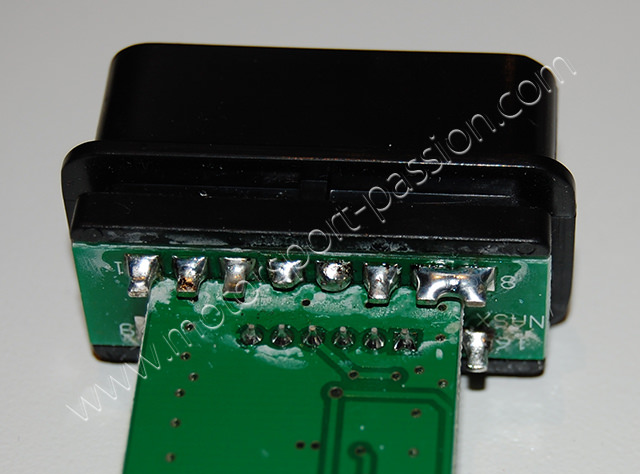

Ensuite, démonter ce câble pour le modifier et le rendre compatible INPA en soudant ensemble les bornes 7 et 8 :








Remonter le tout.



Connecter le câble à un USB et faire toute la démarche d'installation de nouveau périphérique à l'aide des drivers fournis à l'achat (normalement). Eventuellement, ces drivers PEUVENT fonctionner (c'était mon cas) : FTDI FT232-RL Drivers



Télécharger l'outil FTDI MProg 3.5 : MProg 3.5



Lancer le logiciel, câble connecté.

Faire un " Device - Scan ". Vérifier que le " Number of programmed devices = 1 ".



Lancer, dans le menu " Tools ", la commande " Read and Parse ".



Modifier les " Invert RS232 Signals " (2) selon le schéma ainsi que les " I/O Controls " (1). Les autres paramètres doivent être similaires à la capture suivante :

Faire un " Save as... " et donner un nom au fichier. Il est alors possible de " Program all existing devices "










2.     Préparation de la machine virtuelle







Télécharger et installer VirtualBox 4.2.10.



Télécharger également l'Extension Pack for VirtualBox 4.2.10



Télécharger l'image du disque dur virtuel et le décompresser en lançant le part1.exe (c'est une archive RAR auto-extractible) :



·         https://mega.co.nz/#!7UE3zQQQ!bawONGZlkUy9uf_Y7pph02pORXU07SdM7LRvAJdbSNI

·         https://mega.co.nz/#!CBVCyLxS!XZmxuDF-8KVNLvEX-hD4_SzDv1w7AyV3axQs0ave_mw

·         https://mega.co.nz/#!SAtTRRDZ!HFBH_is7zUb7CBQ20X6yQT7RfFFDUBgj60rlvKc57fw

·         https://mega.co.nz/#!Wcs3SIwT!XEUnpWeZ4QAEJGo20ZLEsyCZZ_8XzOyxPgQAN-p6m8g

·         https://mega.co.nz/#!yNlXzSib!WGrJaxgXle7ziWcMOBUkK1PMz7Np5fZU1FzDqXN_li4

·         https://mega.co.nz/#!WVNAgIqR!K_rIVFOrDxYkuWEdsJnjZX93aHd-DwJiU_zHX4m3ejk

·         https://mega.co.nz/#!DAlDxRIK!TbAmRWaBjsaY4vALYNXlzGxJRSN06o5NldleYisSznQ

·         https://mega.co.nz/#!qAUVEb7S!O_5EhFZOIJJUc4mA-TpMkDRiDrY9v0zCIxqLmZven-s

·         https://mega.co.nz/#!bJEkBBLT!RtxRQxGGyS85msbwg3I6FQgInfN_oh21GJei_M-yzmw

·         https://mega.co.nz/#!jE8HkaJT!MKv5rXYLLQ46m6UipcdbL3-t06wCf5tsdR1mr_weNlo

·         https://mega.co.nz/#!qMUg1S7R!AG1iBRPh006h3doQwyJ9GmGwRtMIRHZ3_CK9CO3hpYc

·         https://mega.co.nz/#!iAkUDAIL!QX0oMWrF78Wn-XSSir2ro1VWmoFEJYyMhZ9uzZI9A8E



Sinon, voici le lien direct hébergé gracieusement sur ftp par bmwforever29 (merci à lui) : http://94.23.5.72/bmwforever/vdisk/Clone%20de%20XP%20Diag.vdi



Copier l'image disque dans le répertoire de machines virtuelles (pour le retrouver, entrer " %USERNAME%\VirtualBox VMs " dans la barre d'adresse de l'explorateur de fichier).



Lancer Virtualbox

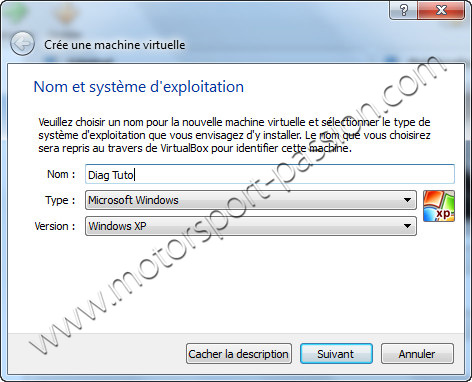

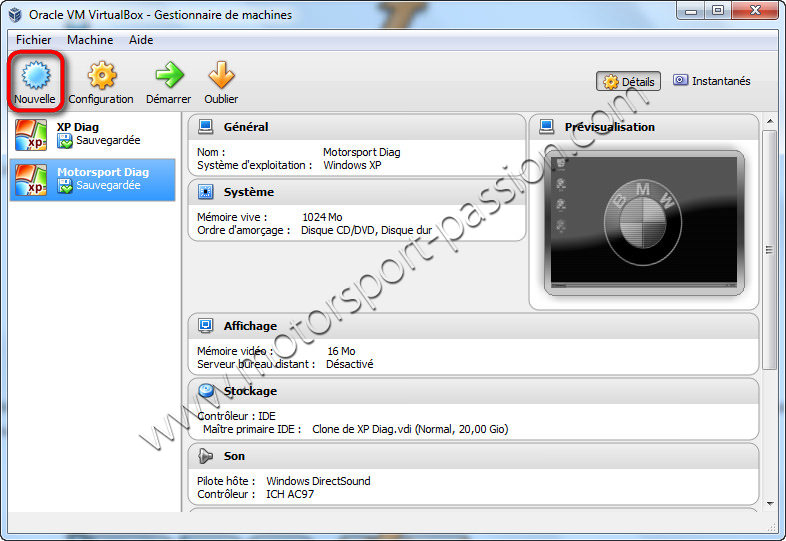

Créer une nouvelle machine selon les étapes suivantes : (le nom de la machine importe peu)

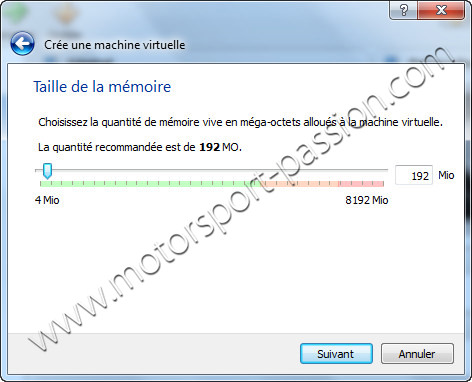

Mettre une quantité de RAM supérieure à 192 (facultatif) tout en restant raisonnable par rapport à la quantité totale de la machine hôte (votre PC). 192 Mo sont suffisant, mais si vous pouvez plus, vous y gagnerez en fluidité.

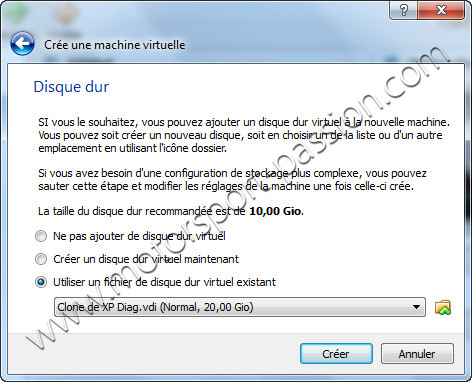

Choisir le disque dur que vous avez décompressé précédemment.






La machine est normalement pleinement fonctionnelle.







3.     Installation du matériel sur la machine virtuelle







Lancer la machine, câble connecté et reconnu.



La suite de la procédure se fait intégralement dans la machine virtuelle (avec le joli logo BMW)



Une fois la machine démarrée, elle doit se trouver en plein écran. Pour quitter ce mode plein écran, il suffit de faire un " CTRL(droite) + F ".

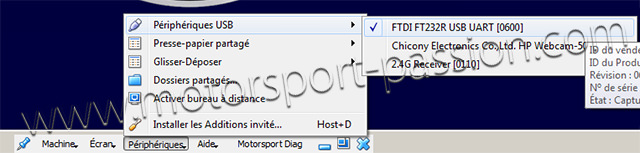

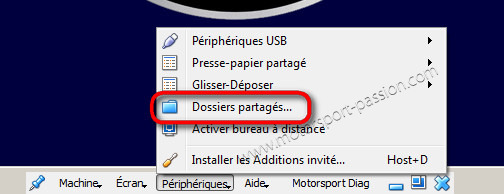

Une petite barre est masquée au milieu, tout en bas de la fenêtre. Aller dans " Périphériques USB " et activer le câble FTDI.






Une nouvelle reconnaissance de ce câble se fait dans Windows XP. Si besoin, les drivers fonctionnant pour moi se trouvent dans " C:\Drivers ".

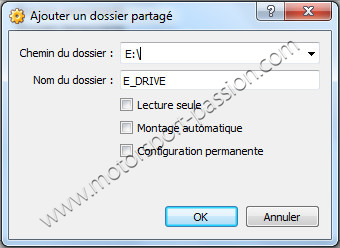

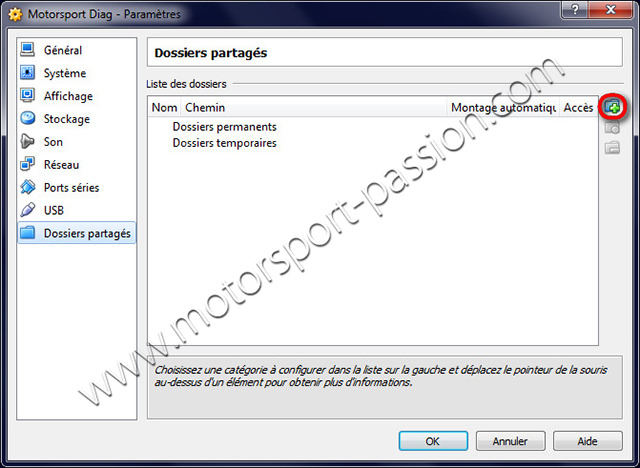

Sinon, il faudra sans doute partager un dossier dans la machine virtuelle depuis la machine hôte. Pour se faire, il faut déclarer un dossier partagé (par exemple " e:\ ") dans " Périphériques - Dossiers partagés ".






A vous de voir s'il doit être provisoire ou permanent.

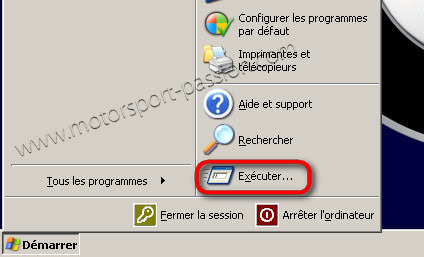

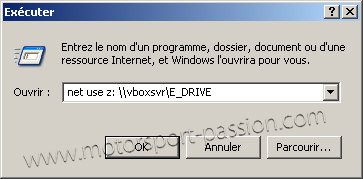

Une fois ce partage portant un nom(par exemple E_DRIVE), lancer la commande Exécuter depuis le menu démarrer de Windows et taper la commande " net use z: \\vboxsvr\ E_DRIVE ".

  • net use est une commande pour créer un raccourci vers un emplacement réseau
  • z: est la lettre affectée au lecteur réseau sur notre PC
  • \\vboxsvr\ est le PC cible qui contient les données à partager (ici, le logiciel virtualbox)
  • E_DRIVE est le nom du répertoire paramétré en partage dans virtualbox.

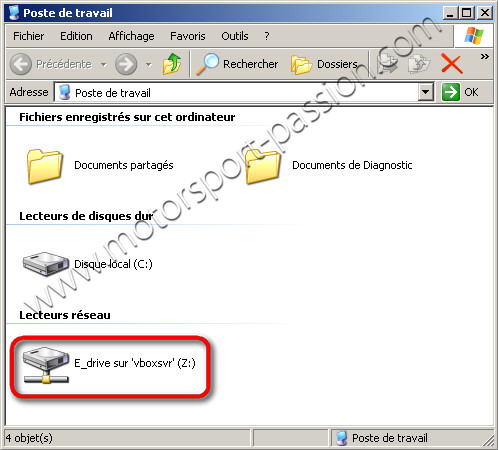

Tout le dossier partagé apparaît sous forme d'un lecteur réseau " z:\ ".






Une fois tout ceci fonctionnel, paramétrer le port COM du périphérique USB sur COM1 et mettre le temps de latence sur 2msec....

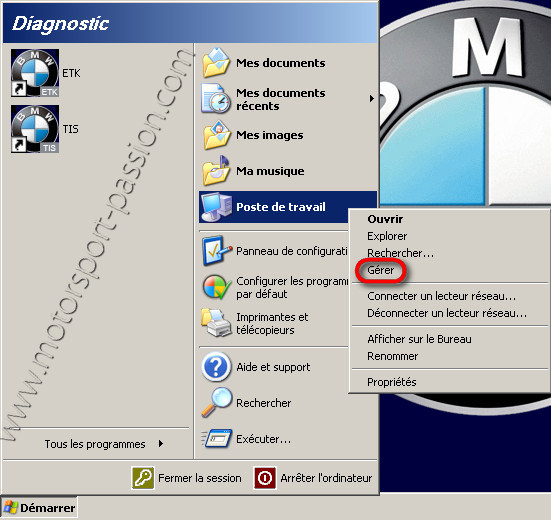

Pour ça, clic sur menu " Démarrer ", puis clic droit sur " Ordinateur " ou " Poste de travail " (selon l'OS de la machine) et " Gérer ".

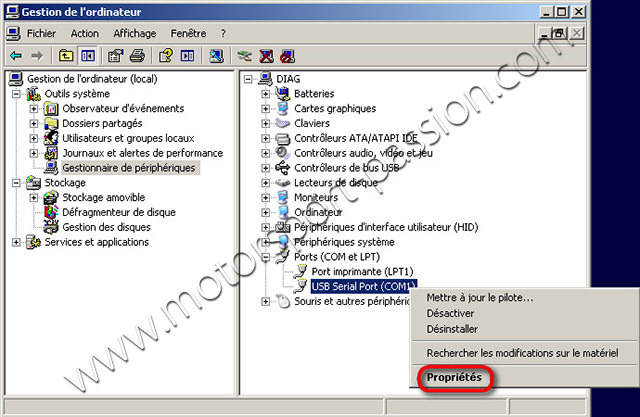

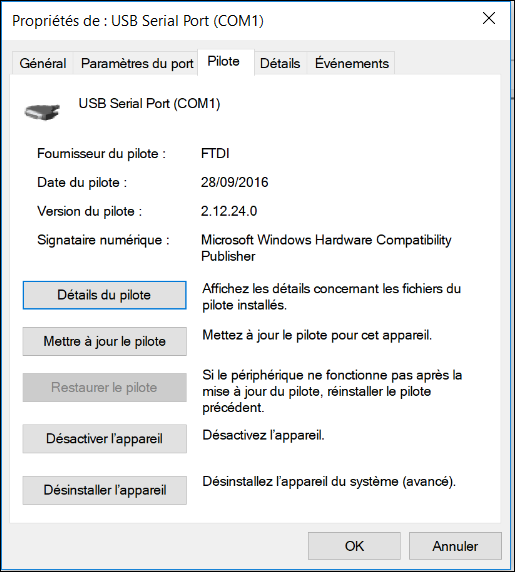

Puis, dans " Gestionnaire de périphériques ", aller chercher " Ports COM et LPT " et cliquer droit sur " USB Serial Port ". Puis " Propriétés ".

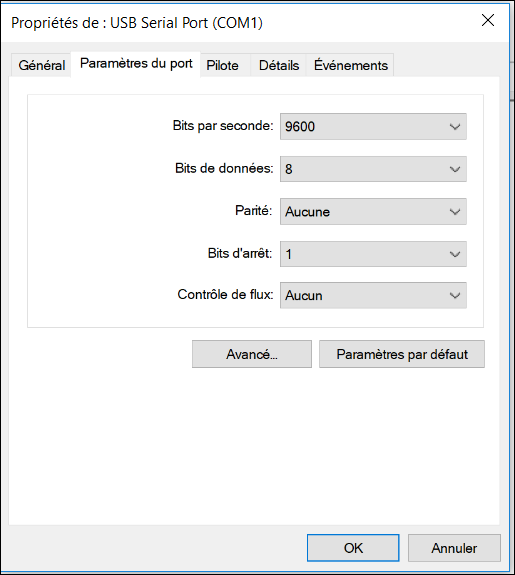

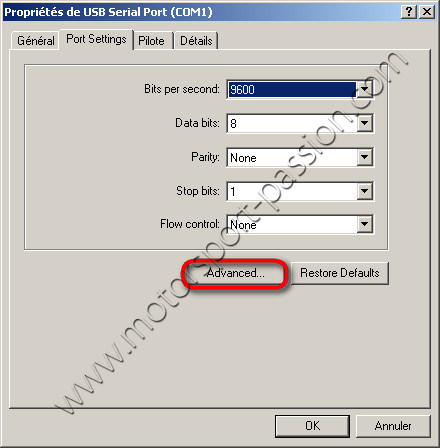

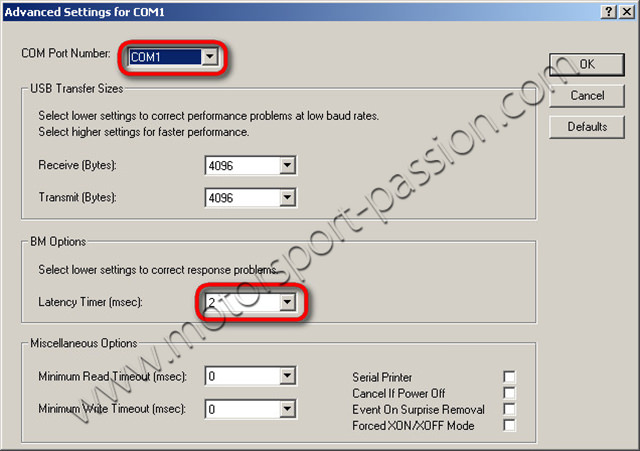

Enfin, dans l'onglet " Port Settings ", cliquer sur " Advanced ".

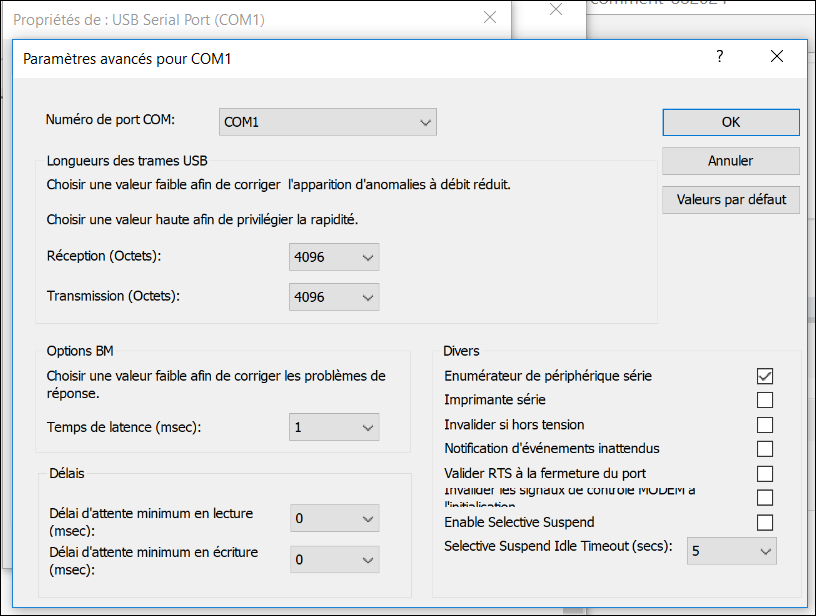

Et paramétrer le port " COM1 " (1) et les " 2 msec " (2).






Voilà, tout devrait être bon, et sur INPA, BATTERY et IGNITION devraient être allumés.



Cet outil contient également ETK avec les mises à jour de tarifs de janvier 2013, et une version du TIS 3.4.2 du 08/2007.



Le système d'exploitation est un Windows XP SP3 sans aucune mise à jour supplémentaire, et dont le numéro de série n'a pas été entré. A vous de vous débrouiller pour ne pas être embêté. Désactiver la connexion réseau dans la machine virtuelle est une solution...







En espérant avoir été clair et que ce topic puisse servir à beaucoup d'entre vous...

Sportivement.

Modifié par Mr Psyko

Partager ce message


Lien à poster
Partager sur d’autres sites

Ca fait une valise DIAG avec ETK et ses updates tarifs et INPA pour 20€ et 6Go de téléchargement.

C'est avec ça que j'ai fait mes purges SMGII, donc parfaitement fonctionnel.

Partager ce message


Lien à poster
Partager sur d’autres sites

chapeau !!!  c'est top !



PS: elle avait quoi ta voiture ?

Partager ce message


Lien à poster
Partager sur d’autres sites

Nickel ça ! Dommage que je sois une bille en informatique car je kifferai me faire un truc comme ça !

Partager ce message


Lien à poster
Partager sur d’autres sites

3. Installation du matériel sur la machine virtuelle

Lancer la machine, câble connecté et reconnu.

Une fois la machine démarrée, elle doit se trouver en plein écran. Pour quitter ce mode plein écran, il suffit de faire un " CTRL(droite) + F ".

Une petite barre est masquée au milieu, tout en bas de la fenêtre. Aller dans " Périphériques USB " et activer le câble FTDI. Une nouvelle reconnaissance de ce câble se fait dans Windows XP. Si besoin, les drivers fonctionnant pour moi se trouvent dans " C:\Drivers ".

Sinon, il faudra sans doute partager un dossier dans la machine virtuelle depuis la machine hôte. Pour se faire, il faut déclarer un dossier partagé (par exemple " e:\ ") dans " Périphériques - Dossiers partagés ". A vous de voir s'il doit être provisoire ou permanent. Une fois ce partage portant un nom(par exemple E_DRIVE), lancer la commande Exécuter depuis le menu démarrer de Windows et taper la commande " net use z: \\vboxsvr\ E_DRIVE ". Tout le dossier partagé apparaît sous forme d'un lecteur réseau " z:\ ".

Une fois tout ceci fonctionnel, paramétrer le port COM du périphérique USB sur COM1 et mettre le temps de latence sur 2msec....

Voilà, tout devrait être bon, et sur INPA, BATTERY et IGNITION devraient être allumés.

Cet outil contient également ETK avec les mises à jour de tarifs de janvier 2013, et une version du TIS 3.4.2 du 08/2007.


Le système d'exploitation est un Windows XP SP3 sans aucune mise à jour supplémentaire, et dont le numéro de série n'a pas été entré. A vous de vous débrouiller pour ne pas être embêté. Désactiver la connexion réseau dans la machine virtuelle est une solution :



Salut

Avec vmware station V8.0 tu n'a pas besoin de créer un dossier pour partager des fichiers entre ta vraix machine (OS) et ta machine virtuelle ,il suffit de les glisser tout simplement.

As tu déjà essayer VMWARE il est beaucoup mieux que virtualbox (c'est mon avis) .

Je fais ça cet après midi , ton tuto n'est pas très clair mais peut tu me dire ce que l'on peut faire d'autre avec cette valise de diagnostic

Merci

Tophe

Partager ce message


Lien à poster
Partager sur d’autres sites

2. Préparation de la machine virtuelle

Télécharger et installer VirtualBox 4.2.10.

Télécharger également l'Extension Pack for VirtualBox 4.2.10

Télécharger l'image du disque dur virtuel et le décompresser en lançant le part1.exe (c'est une archive RAR auto-extractible) :

· https://mega.co.nz/#!7UE3zQQQ!bawONGZlkUy9uf_Y7pph02pORXU07SdM7LRvAJdbSNI

· https://mega.co.nz/#!CBVCyLxS!XZmxuDF-8KVNLvEX-hD4_SzDv1w7AyV3axQs0ave_mw

· https://mega.co.nz/#!SAtTRRDZ!HFBH_is7zUb7CBQ20X6yQT7RfFFDUBgj60rlvKc57fw

· https://mega.co.nz/#!Wcs3SIwT!XEUnpWeZ4QAEJGo20ZLEsyCZZ_8XzOyxPgQAN-p6m8g

· https://mega.co.nz/#!yNlXzSib!WGrJaxgXle7ziWcMOBUkK1PMz7Np5fZU1FzDqXN_li4

· https://mega.co.nz/#!WVNAgIqR!K_rIVFOrDxYkuWEdsJnjZX93aHd-DwJiU_zHX4m3ejk

· https://mega.co.nz/#!DAlDxRIK!TbAmRWaBjsaY4vALYNXlzGxJRSN06o5NldleYisSznQ

· https://mega.co.nz/#!qAUVEb7S!O_5EhFZOIJJUc4mA-TpMkDRiDrY9v0zCIxqLmZven-s

· https://mega.co.nz/#!bJEkBBLT!RtxRQxGGyS85msbwg3I6FQgInfN_oh21GJei_M-yzmw

· https://mega.co.nz/#!jE8HkaJT!MKv5rXYLLQ46m6UipcdbL3-t06wCf5tsdR1mr_weNlo

· https://mega.co.nz/#!qMUg1S7R!AG1iBRPh006h3doQwyJ9GmGwRtMIRHZ3_CK9CO3hpYc

· https://mega.co.nz/#!iAkUDAIL!QX0oMWrF78Wn-XSSir2ro1VWmoFEJYyMhZ9uzZI9A8E

Copier l'image disque dans le répertoire de machines virtuelles (pour le retrouver, entrer " %USERNAME%\VirtualBox VMs " dans la barre d'adresse de l'explorateur de fichier).

Lancer Virtualbox


Créer une nouvelle machine selon les étapes suivantes : (le nom de la machine importe peu)


Mettre une quantité de RAM supérieure à 192 (facultatif) tout en restant raisonnable par rapport à la quantité totale de la machine hôte (votre PC). 192 Mo sont suffisant, mais si vous pouvez plus, vous y gagnerez en fluidité.


Choisir le disque dur que vous avez décompressé précédemment.


La machine est normalement pleinement fonctionnelle.

cool ca!!!

Partager ce message


Lien à poster
Partager sur d’autres sites

Super tuto, cela marche sur une machine en 64 bits ?

oui car c'est un disque dur virtualisé en XP 32 bits et comme c'est un OS virtuel pas de soucis

un fichier .vdi est un clone complet d'un disque dur fonctionnant avec VirtualBox mais il ne fonctionnera pas avec VMWare

Partager ce message


Lien à poster
Partager sur d’autres sites

En faite je te dis cela par chèque cela fait des mois que j'essaie de configurer ssprogman. Inpa marche bien sur mon Pc en 64 sous une machine virtuelle mais ssprogman ne veut pas dialoguer, pourtant il m'a récupérer mon numéro de série une fois avant de planter.

Partager ce message


Lien à poster
Partager sur d’autres sites

En faite je te dis cela par chèque cela fait des mois que j'essaie de configurer ssprogman.Inpa marche bien sur mon Pc en 64 sous une machine virtuelle mais ssprogman ne veut pas dialoguer, pourtant il m'a récupérer mon numéro de série une fois avant de planter.

Oui tu peux virtualiser un os 32 bits sous un système d'exploitation 64 bits

pas de soucis :)

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci, mes soucis ne sont donc pas insurmontables. Il faut que je travail encore dessus.

Partager ce message


Lien à poster
Partager sur d’autres sites

Whaou, plein de trucs à répondre ! Café, chausson aux pommes et Motorsport Passion... Un petit déjeuner équilibré et plein d'énergie pour la journée !



Super !

Merci pour le partage.

Ta voiture est remonté ?

Reste 16 vis sur la ligne et les caches, mais je vidange la boite avant.



chapeau !!!  c'est top !



PS: elle avait quoi ta voiture ?

Une durite du circuit hydraulique SMGII qui fuyait. Très peu, un goutte à goutte, mais qui me faisait faire le niveau de Pentosin tous les 2 mois et qui me laissait une tâche d'huile dans le garage...



heu jvai ptete passer pour un naze c quoi que tu apelle tes purges SMGII ?

Quand tu changes quelque chose sur le circuit hydraulique de commande de la SMGII, tu risques d'avoir de l'air dans le circuit, ce qui empêche un fonctionnement correct (comme sur le circuit de freinage, en fait). Et il y a une procédure qui commande les différents solénoïdes de la commande de boîte qui s'occupe de purger tout ça. Si sous INPA les voyants BATTERY et IGNITION ne s'allument pas, d'ailleurs, il est parfaitement possible de diagnostiquer plein de choses. Il est en revanche impossible de lancer la procédure de purge de la boîte.



Joli boulot!! T'es informaticien ??! PS : j'aime pas ton avatar...lol

A moitié informaticien... Et moi, j'aime bien ton pseudo ! ;)



Nickel ça ! Dommage que je sois une bille en informatique car je kifferai me faire un truc comme ça !

Franchement, tu prends la procédure dans l'ordre, y'a rien de sorcier. Tu suis les étapes, et au pire, si tu coinces, tu reviens ici et on t'aidera...

Occupe-toi de la partie logicielle, si tu vas au bout, t'auras fait le plus dur, t'achèteras le câble seulement à ce moment là.



Salut
Avec vmware station V8.0 tu n'a pas besoin de créer un dossier pour partager des fichiers entre ta vraix machine (OS) et ta machine virtuelle ,il suffit de les glisser tout simplement.
As tu déjà essayer VMWARE il est beaucoup mieux que virtualbox (c'est mon avis) .
Je fais ça cet après midi , ton tuto n'est pas très clair mais peut tu me dire ce que l'on peut faire d'autre avec cette valise de diagnostic
Merci
Tophe

En fait, j'ai testé VMWARE, VIRTUALPC et VirtualBox, c'est le dernier que je préfère, je le trouve beaucoup plus ergonomique, en plus il est OpenSource, multiplateforme et très suivi...

Dis-moi ce que tu ne trouves pas clair, car je crois qu'en suivant chaque étape sans réfléchir, on arrive au bout...



Sur cette valise, il y a ETK, INPA et TIS.

Donc le soft de pièces détachées (un realoem installé, quoi), le soft diag, et le soft avec toutes les procédures de dépannage.



Super tuto, cela marche sur une machine en 64 bits ?

Ca marche sur n'importe quel système compatible avec virtualbox. Donc un windows 32 et 64 bits, des Linux, des OSX, et même des Solaris...

Perso, j'suis sur un Seven 64 bits. Si VirtualBox démarre, la virtualisation fonctionne...



Re
Il faut installer xp 32 bits virtuellement en premier ou bien télécharger l'image du disque dur virtuel qui contient XP dedans , désolé de te dire ça mais ce n'est pas très clair tes explications :(
Pourtant je respecte ton travail effectué mais pourtant je touche bien en informatique c'est ma deuxième passion (j'en fais depuis plus de 10ans) mais là j'avoue pas très comprendre certaine chose

Il n'y a pas de Windows à installer, tout est déjà dans l'image téléchargée.

On installe VirtualBox, on monte l'image et ça marche.



Idem qu'au-dessus, si quelque chose te coince, viens demander ici ! ;)

Suis les étapes, tu verras que tout est détaillé dans l'ordre ! ;)



Et on peut créer une machine 32bits sur un Pc 64bits ?

Oui, sans problème. On peut installer même OSX dans une machine Windows, on fait ce qu'on veut. Le PC virtuel est totalement indépendant du PC hôte. Seul le partage de fichier se fait par un système de partage Samba, comme on peut le faire en réseau...

Partager ce message


Lien à poster
Partager sur d’autres sites

Wé mais osx sous windob en virtuel c'est de la merde
Problème périphérique etc

En dual boot pas de problème à condition que ta carte mère soit compatible ainsi que ta carte vidéo et aussi un Intel comme processeur obligatoire

AMD ce n'est même pas la peine d'y penser



Cette valise virtuel fonctionne sous VirtualBox mais vous devez avoir un processeur intel avec la compatibilité (virtualisation)

Pour ca allez dans votre bios et regardez dans l'onglet processeur et regardez si l'option (virtuel machine) quelque chose comme çà est disponible ou pas
