Accéder au connecteur dans une BMW (M5) E39 équipée du GPS d'origine

Recommended Posts

NightAngel

Alors si votre E39 est équipée d'un GPS d'origine BMW, vous n'êtes pas sans savoir que l'écran du tableau de bord (qu'il soit 4/3 ou 16/9e) est entièrement piloté depuis l'ensemble multimédia situé dans l'aile arrière gauche du véhicule.

Lors de l'achat d'un Hualingan il faut donc aussi commander la rallonge de 5/6 mètres (équipée du bon connecteur) qui ira du Hualingan (au tableau de bord) jusqu'au module radio (dans le coffre).

Afin de déterminer de quel type de connecteur j'avais besoin, j'ai donc récupéré une clé de 8 (seul outil nécessaire) et j'ai démonté quelques trucs jusqu'à ce que je puisse accéder à ce fuck*** connecteur...

Mon installation d'origine comprend :

- un module MK3 (lecteur CD pour le GPS, certains sont équipés du MK4 DVD),

- un ampli Hi-Fi DSP (qui était une option),

- un module vidéo,

- un module Radio BMW Professional.

Elle ne comprend pas :

- le chargeur CD/DVD (qui prend normalement place devant le module vidéo),

- le module ULF bluetooth.

Remarques :

A aucun moment je n'ai débranché la batterie mais j'imagine que je dois quand même vous encourager à le faire.

Il n'est nécessaire de démonter ni le module MK3/MK4, ni le module vidéo, j'ai juste trouvé ça plus pratique... surtout pour les photos.

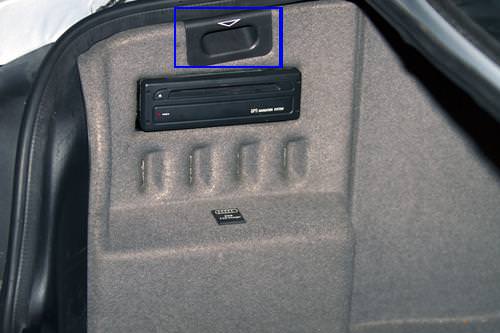

Ouvrir la trappe située dans le coffre (aile arrière gauche)...

post-2-071900400 1305727570_thumb.jpg

Voici la disposition de mon système multimédia...

Ne pas attention aux câbles "audio in/out" et "video in/out", c'est un montage perso sans intérêt ici....

post-2-066223200 1305727902_thumb.jpg

Les personnes aux mains de fée arriveront peut être à débrancher la prise comme ça sans rien démonter mais alors là je demande à voir, ça doit demander une sacrée habitude !!!

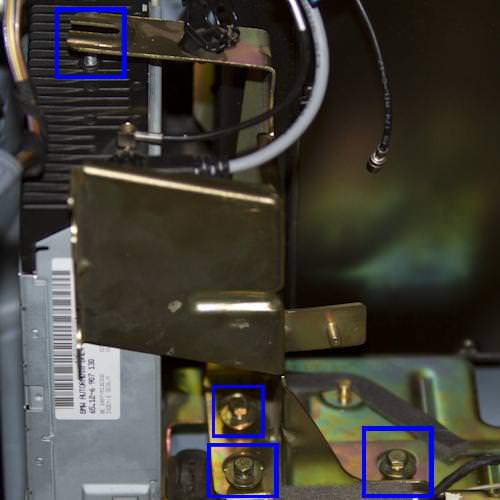

On dévisse les 3 vis du bas et l'écrou du haut (inutile de les retirer)

post-2-029013700 1305726818_thumb.jpg

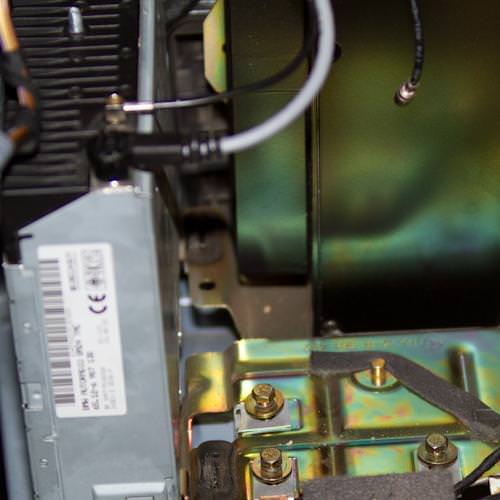

On dégage ce bout de ferraille à 10€...

post-2-016909400 1305726935_thumb.jpg

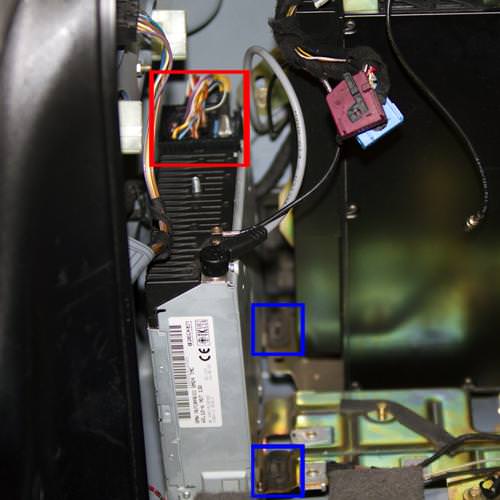

Sortir le module pour accéder à la prise qui nous intéresse...

post-2-002200000 1305726448_thumb.jpg

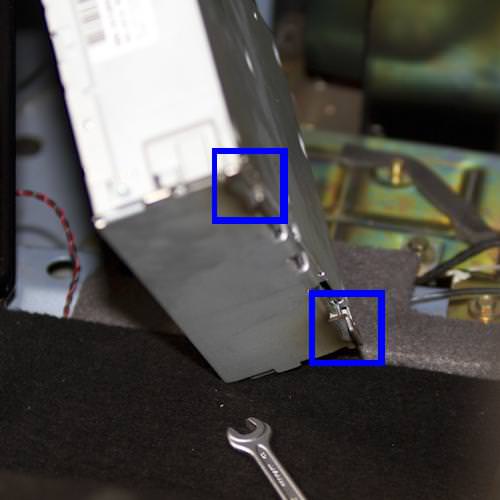

Bien remettre ces deux pattes dans les silents-blocs (ci-dessus) lors du remontage ; vibrations tout ça !

post-2-046324300 1305726288_thumb.jpg

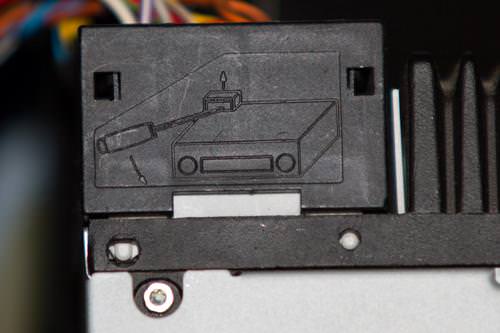

Débranchement de la prise

post-2-090633400 1305725883_thumb.jpg

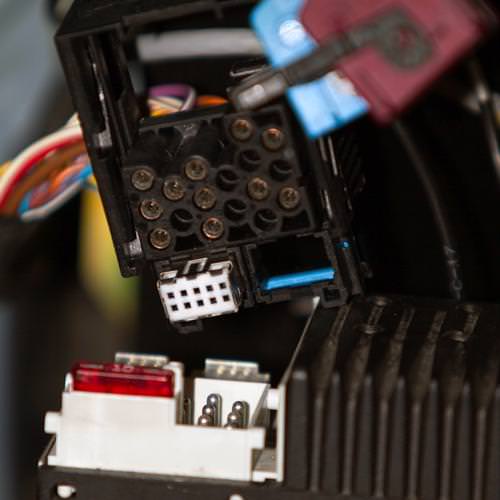

Prise

post-2-097223400 1305725925_thumb.jpg

Share this post


Link to post
Share on other sites
Coco

Coucou Paul, tu connaîtrais un lien pour charger une cartographie France récente pour le mk3 stp ?

Bizzzzzzzzzzzz

Share this post


Link to post
Share on other sites
Akuna

Bah moi j'ai pas ça sur ma caisse .... c'est normal docteur !! je vous mets des photos de mon portable désolé l'APN est moitié naze !!






Share this post


Link to post
Share on other sites
luna///M

ça c'est l'autre version , la 40 pin :nickel:

Share this post


Link to post
Share on other sites
Akuna

Okaich tous va bien alors ... :o

Share this post


Link to post
Share on other sites
Akuna

Dis moi nightangel as-tu réussi a garder ton ampli DSP avec le Hualinguan !! ???

Luna me disait que c'était chaud mais faisable !!??

Share this post


Link to post
Share on other sites
luna///M

A priori pas de hualigan encore pour nightangel...

Certains lont fait mais c'est hard.

Moi e pense que le plus simple c'est de sauter l'ampli... Relier directement les entrées ampli aux sorties...

A voir!
