Bonjour tout le monde

J'ai donc décidé de monter un compresseur Vortech V1 sur ma M3. Il vient d'une Mustang 4.0 je l'ai acheté 1000$ sur ebay

Par contre je vais faire le maximum de pièces moi même.

Je lance le sujet pour ceux que cela intéresse

  • Réponses 791
  • Vues 100,6k
  • Création
  • Dernière réponse

Meilleurs posteurs du sujet

Messages populaires

  • Sinon petite video de mon retour de Baden Baden sur une autoroute allemande pas limitée en vitesse, trop bon de taper dans son moteur en toute légalité. ils sont trop fort ces allemands IMG_4660.MOV

  • salut lorenzo nikel je vois que tout va bien sur ta caisse je reconais ton bleu fetiche que ta aussi sur le moulin!!au plaisir de te revoir un jour :-)

  • Le carburant E85 contient entre 65 et 85% d'éthanol (de l'alcool comme dans le pastis mais pur), le gros avantage de l'éthanol est son pouvoir anti-détonnant bien plus important que celui du super nor

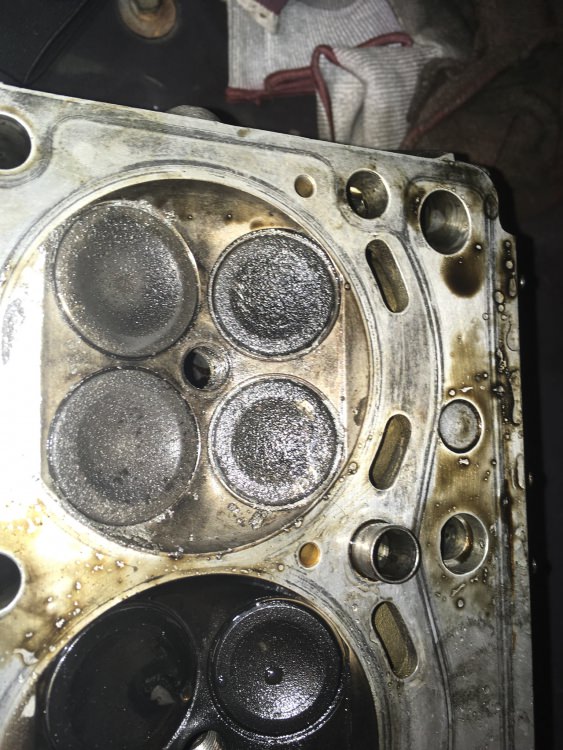

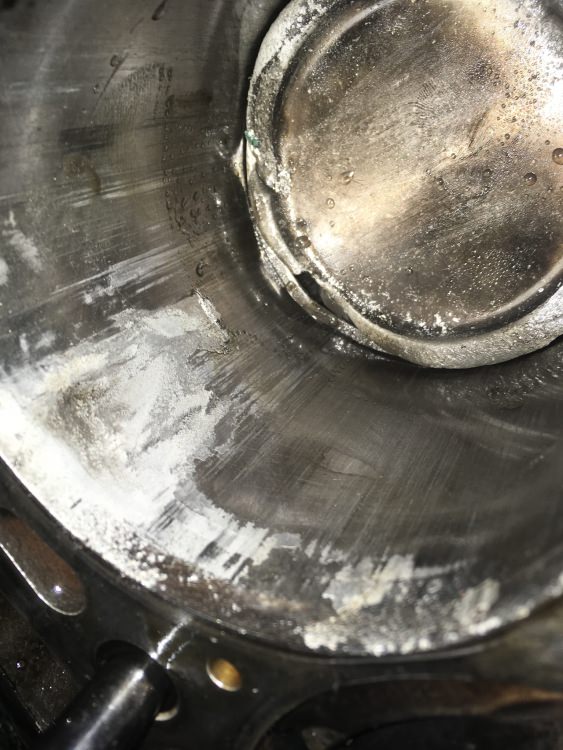

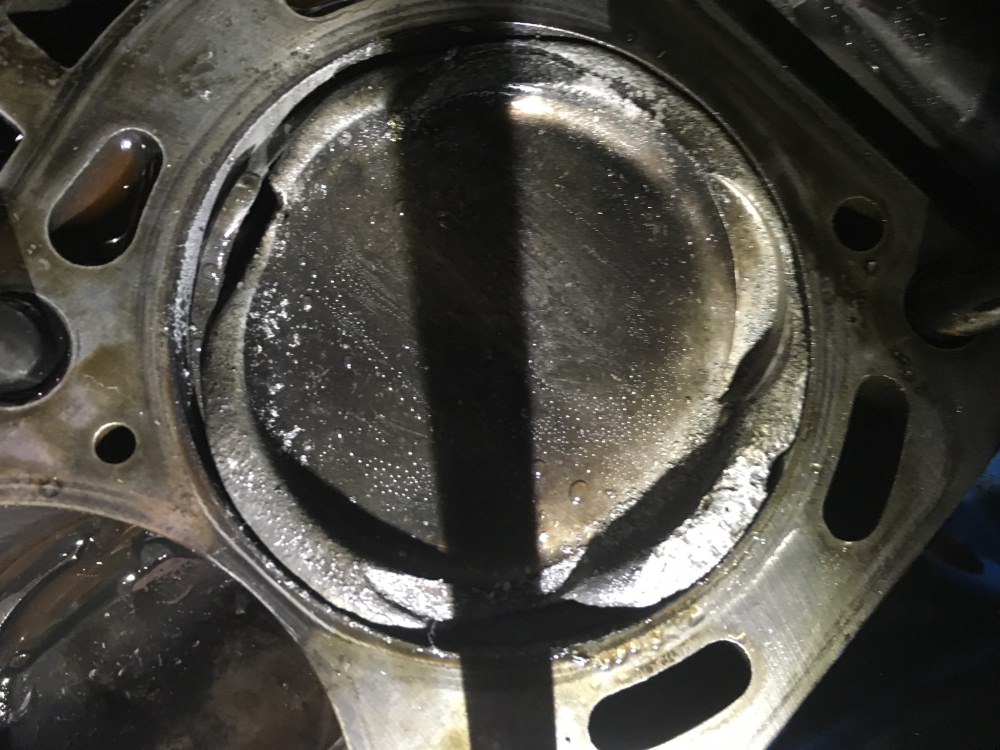

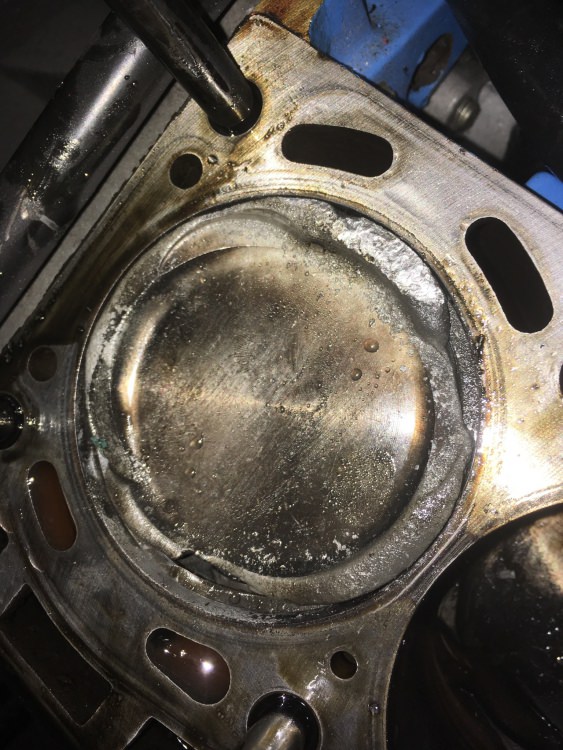

Images postées

Posté(e)
  • Auteur
comment_357260

Voila la bestiole avant intervention, elle va me manquer quand même



Posté(e)
  • Auteur
comment_357262

1 er phase démonte de l'avant pour prendre les mesures , réaliser toutes les pièces, et vérifier le montage.

Plus tard quand tous fonctionne, je démonte le moteur pour un cure de jouvence


Posté(e)
  • Auteur
comment_357264

Maintenant faut que je rentre le compresseur sous le capot et que je fabrique les supports pour le fixer.

La fixation rudimentaire me servira a faire les plans de pièces définitive


Posté(e)
  • Auteur
comment_357269

Puis je fabrique le graissage, j'ai choisis un tuyau rigide en inox et j'ai dérivé le contacteur de pression d'huile pour le racordement



Posté(e)
comment_357272

salut,

comme dit dans un autre topic gros respect pour le boulot que tu fais.

et je kiff ta voiture, c'est la soeur jumelle de mon ancien M :mrgreen:


Posté(e)
  • Auteur
comment_357274

J'ai déjà dessiné les brides de raccordements de la culasse à la boite à air le diamètre intérieur est de 50mm, ils seront en inox, 2 pièces soudées au TIG


Posté(e)
  • Auteur
comment_357277

J'ai commandé la tubulure d'admission et les injecteurs chez RMS, contact chaleureux expédition record, je reçoit le mail d'envoie de RMS a 11h, à 14 le facteur sonne avec mes pièces et le prix est correct. Par contre la tubulure manque de finition, pas de silicone pour les sorties, j'ai due le rajouté. enfin bref des détails, faut pas chipoter non plus

Posté(e)
  • Auteur
comment_357278

J'ai commandé la tubulure d'admission et les injecteurs chez RMS, contact chaleureux expédition record, je reçoit le mail d'envoie de RMS a 11h, à 14 le facteur sonne avec mes pièces et le prix est correct. Par contre la tubulure manque de finition, pas de silicone pour les sorties, j'ai due le rajouté. enfin bref des détails, faut pas chipoter non plus



Posté(e)
  • Auteur
comment_357282

Actuellement je continue les plans, les poulies sont dessinées je me suis inspiré de la forme de celle de RMS.

Là, je patauge sur le collecteur d'admission, je désire un échangeur Eau/air alors cela complique un peu le boulot, y a pas mal de recherche a faire.

Pour les poulies j'ai choisis une courroie à 8 rainures, pour la partie tournage, il me faut un outil avec une forme spécial que j'ai taillé dans une vieille fraise carbure. Manque plus que l'alu (AU4G)et j’attaque les poulies






Posté(e)
  • Auteur
comment_357284

Tu fais ca sur un logiciel special ? C'est pour ton boulot ?

En fait j'utilise catia V5 de dassaut système, super logicielle de CAO et aussi de FAO, pour résumer tu construit les pièces en 3D puis tu crée les programmes pour tes machines en rajoutant les facteurs d'usinage , Lazer, Tour CNC, fraiseuse Num, cintreuse et plieuse

Posté(e)
  • Auteur
comment_357285

En fait, j'ai quasiment le même au boulot sauf un version bien plus récente, mais la V5R10 que utilise chez moi suffit largement. A l’époque ils ont construit des avions et des usines avec. Sinon pour ceux que cela intéresse je conseille Solidworks de Dassaut système, c'est 1 module allégé de Catia ( Le mien a 12 modules) par contre il est assez simple a utilisé et vachement intuitif pour la 3D. En 1 semaine, tu dessine avec

Posté(e)
  • Auteur
comment_357286

Actuellement je fais la boite à air le gabarit en carton me sert pour tester le dimension.

Donc voila ou j'en suis. Je me suis laissé 1 ans pour la faire tranquillement et là c'est bientôt le vacance.




Posté(e)
  • Auteur
comment_357297

salut,

comme dit dans un autre topic gros respect pour le boulot que tu fais.

et je kiff ta voiture, c'est la soeur jumelle de mon ancien M :mrgreen:


Elle était belle, par contre, tu as pas les antibrouillards?

Posté(e)
comment_357300

merci,

elle est je pense aussi belle que la tienne :mrgreen:

c'était une photo le jour de l'achat, l'ancien propriétaire avait mis du scotch noir translucide sur les ab :evil: ça a vite dégagé !
