Aide faisceau s14


Messages recommandés

Posté(e)

Salut à tous je suis en train de terminer mon S14 et à la pose du faisceau j'ai des petits doutes.  Svp ou se branchent ces fiches ?

Merci


Posté(e)

La première se branche sur l'actuateur de ralenti :


Plus visible avec l'actuateur déposé :

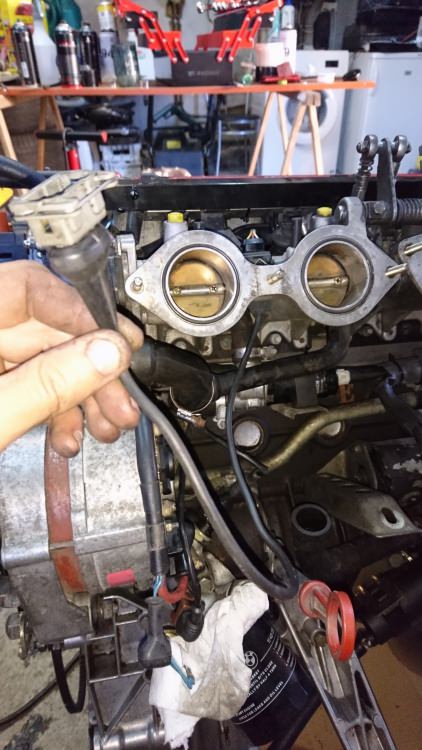

A ne pas confondre avec la prise qui va sur le capteur de position des papillons à gauche :

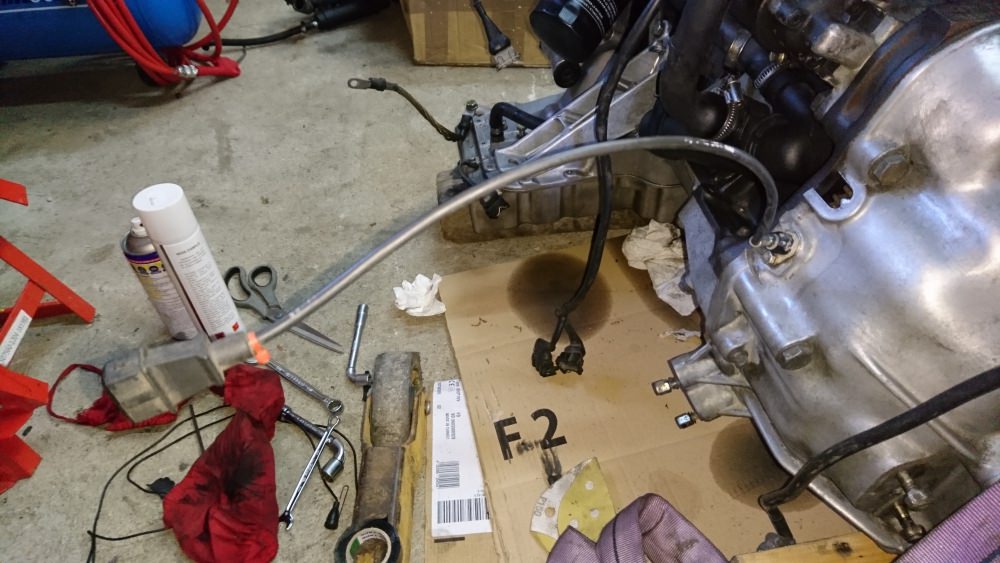

La seconde qui se trouve sur la boîte, c'est le transmetteur de position, il se branche sur les fiches côté tablier :

1468659914-remontage-0491.png1468659914-remontage-0492.png1468659916-remontage-0494.png

A ne pas confondre avec celles des générateurs d'impulsions plus haut sur la boîte, j'ai mis un code couleur pour pas me tromper.

La caisse est aussi une Evolution I ?

  • J'aime 1
Posté(e)

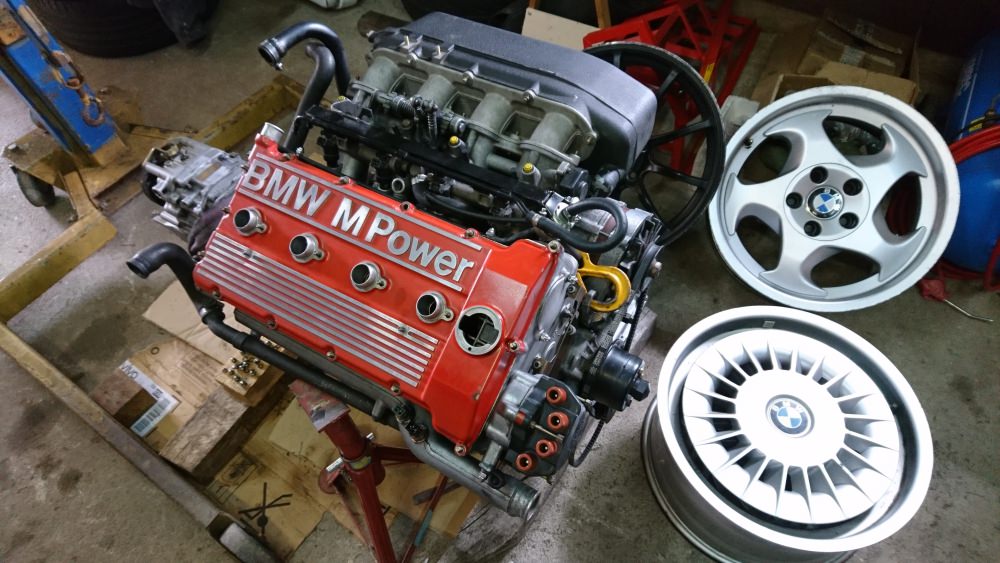

Excellent merci beaucoup !  Non c'est une normale que j'ai acheté accidente sans moteur boîte sans intérieur et la voilà presque terminé mi sport évolution mi évolution 1/2 ( collecteurs échappement et admission,  cache arbres à cames,  flap arrière lame avant..... )



Posté(e)

Ok, je me rappelle plus si le E marqué sur le bloc veut dire que c'est de l'Evolution I, au même titre que le petit e gravé sur la culasse, sous le papillon d'admission N°4...

  • 3 ans plus tard...
Posté(e)

Bonjour, petit déterrage de poste, ou en est ton remontage?

  • 2 semaines plus tard...
Posté(e) (modifié)
Le 18/07/2016 à 00:25, M3E30 a dit :

Ok, je me rappelle plus si le E marqué sur le bloc veut dire que c'est de l'Evolution I, au même titre que le petit e gravé sur la culasse, sous le papillon d'admission N°4...

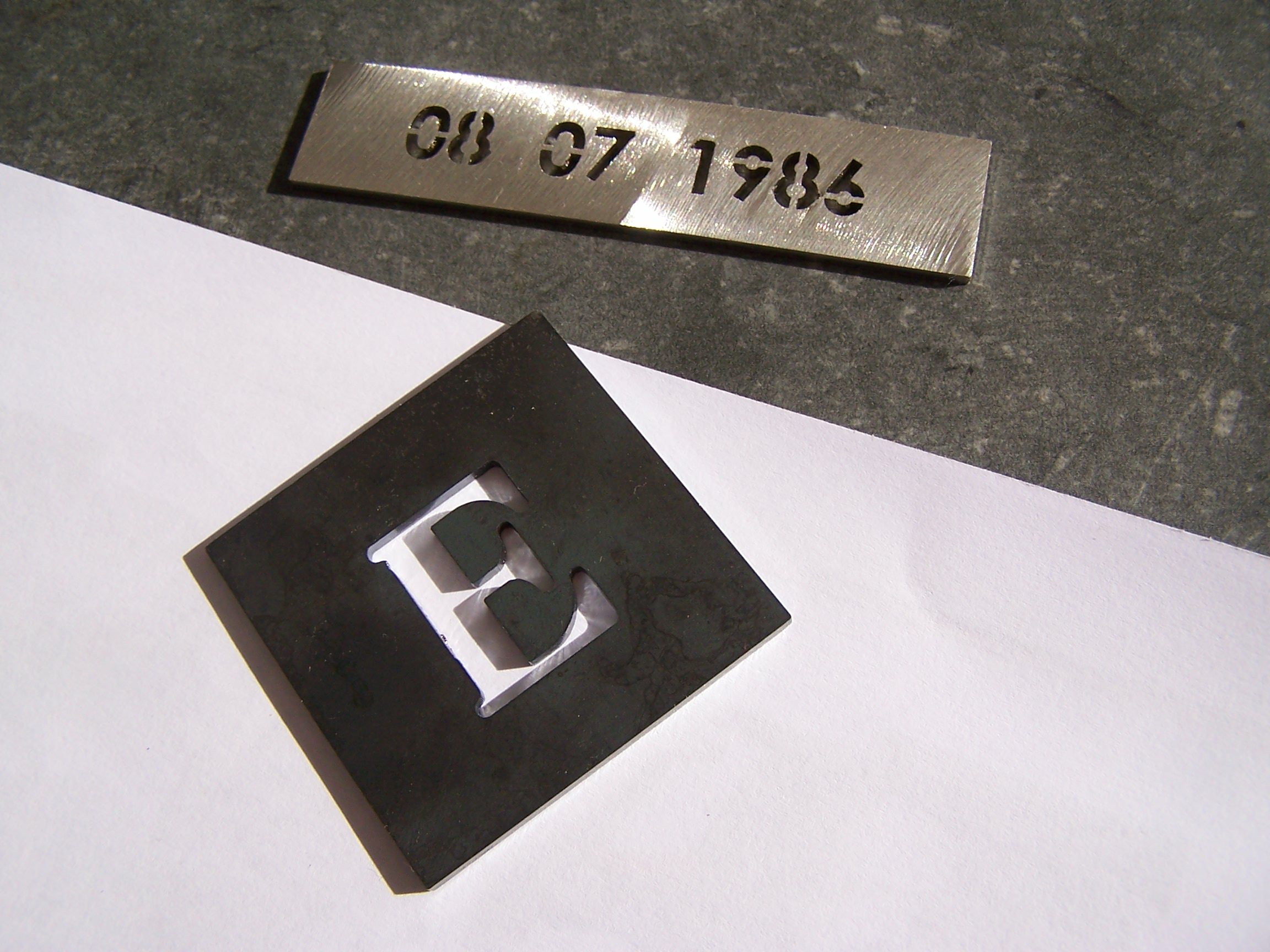

Le "E" peint en blanc sur le bloc avec la date coté opposé est la validation Contrôle qualité.

C'est le "Endcontrol"

J'ai fait repeindre toutes ces inscriptions après peinture de mon bloc.




Modifié par DAO
  • 2 semaines plus tard...
Posté(e)

Pas de réponse de Tonystar801?

Le projet est sûrement abouti...

  • 3 mois plus tard...
Posté(e)

Salut, désolé , je ne viens pas souvent ! Le montage est termine depuis très longtemps car je roule avec la voiture !






Posté(e)
Le 05/04/2020 à 10:28, DAO a dit :

Le "E" peint en blanc sur le bloc avec la date coté opposé est la validation Contrôle qualité.

C'est le "Endcontrol"

J'ai fait repeindre toutes ces inscriptions après peinture de mon bloc.




Magnifique ton moteur !

Posté(e)

Elle super belle ta voiture....

Je serais heureux quand je pourrais profiter de la mienne.

×
×
