[Tuto] délocalisation du groupe hydraulique

Recommended Posts

La Goupille

Voici une idée que j'ai copié et dont je vous expose mon expérience.....

Outillage: aucun de spécial mais  il faut impérativement inpa ou dis pour purger le système à la fin....

Pour commencer j'ai fais comme ceci

Ensuite j'ai commandé les flexibles hydrauliques chez  www.probrake.de mais c'est pas une obligation :)

je suis parti sur des raccords  F1 TYPE 469 et  F2 716 longueur 190 cm  ( pour relier le groupe aux tuyaux rigides existant ).Pour le bocal de chf11 S on peut le fabriquer

mais je suis parti sur de l'oem faut allez chez bmw et demander le bocal du csl puis aussi un bidon de pentosin 1litre .

Alors vient la modification dont voici une vidéo explicative

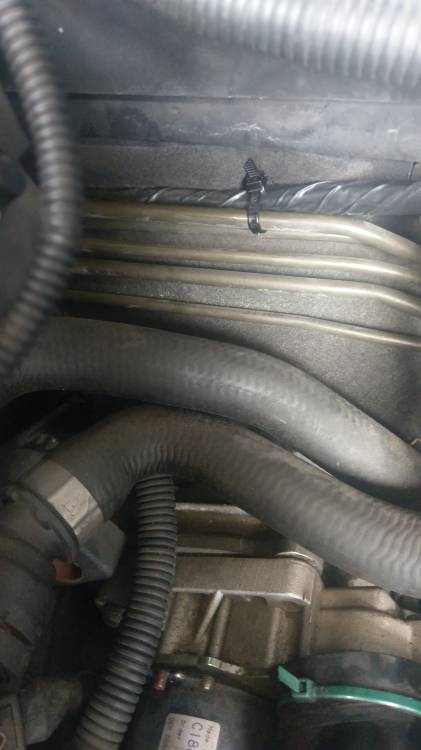

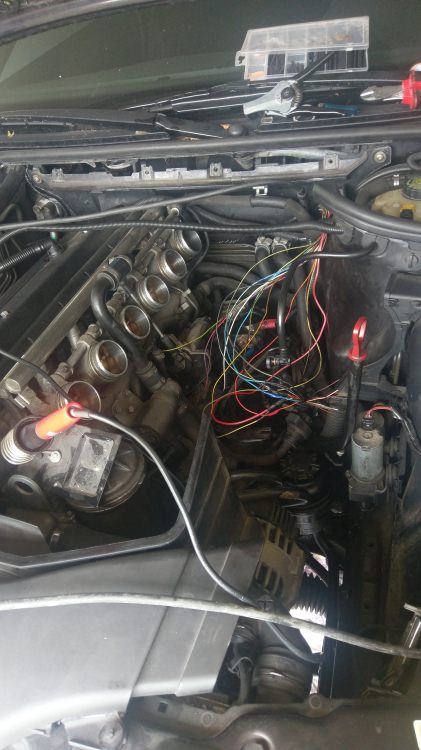

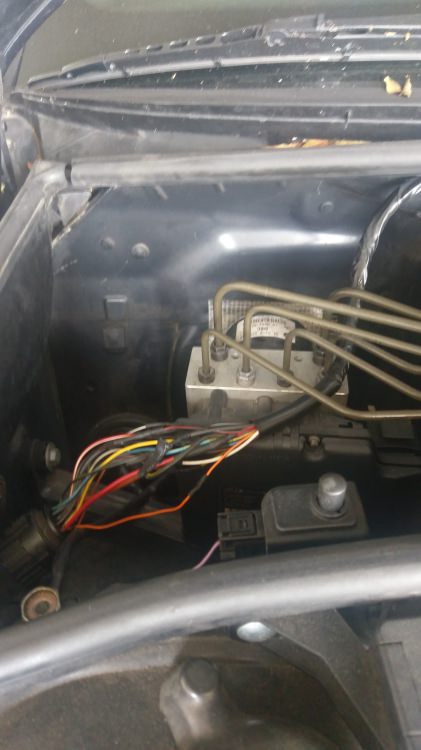

pour moi j'ai fais avec du fil de faisceau.... j'en avais un stock puis isolé le passage dont j'ai opté ( suivre les tuyaux rigides derrière le bloc niveau tablier )

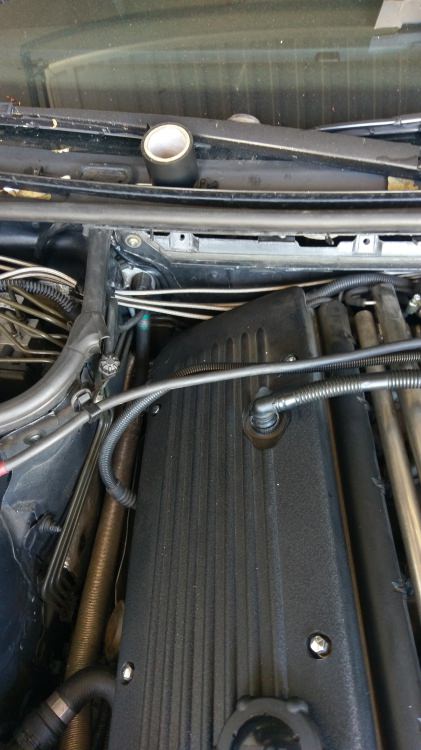

pour les hydrauliques j'ai suivi le même raisonnement.

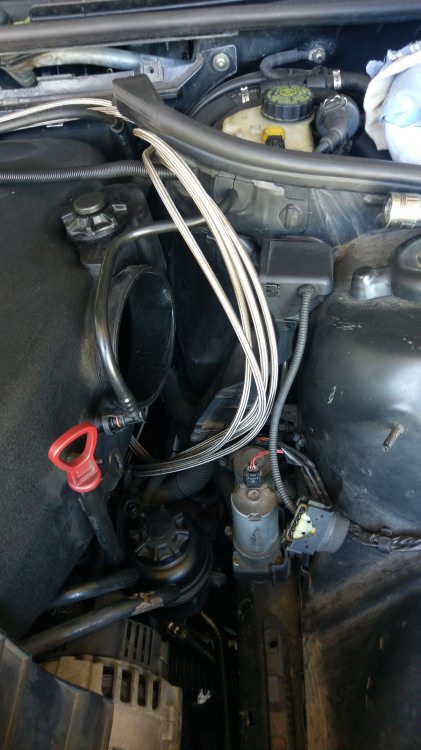

 596094017c3dd_IMAG03711.thumb.jpg.47bf4a4bc4f0088023a54c1ba9de6834.jpg59609465147ab_IMAG03741.thumb.jpg.f960b53834f880951b5fba78232584ff.jpg5960942477ce1_IMAG03721.thumb.jpg.ab0ebfe0a4148b77891b6c539af90d95.jpg596096a0208a8_IMAG03911.thumb.jpg.ff6cce58538e568b78d11f2c4f9d3053.jpg596096e51d8d5_IMAG03921.thumb.jpg.bbeee1abc2803cd570efa67a1598c82d.jpg Pour le passage de la cloison deux trous de 10 et ensuite limé pour qu'ils se rejoignent

A partir de là c'est presque fini courage...

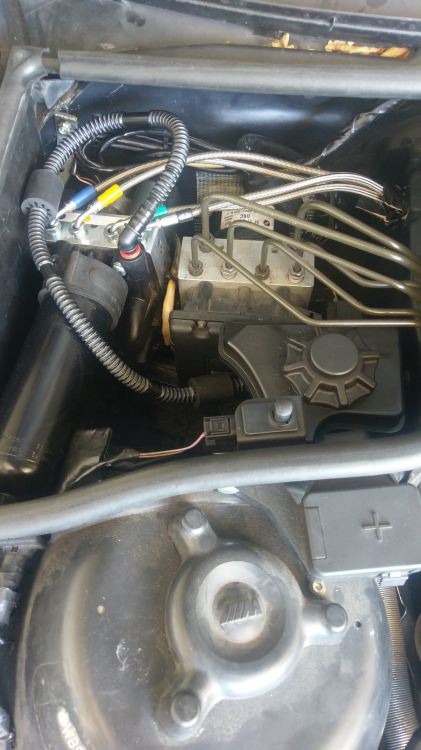

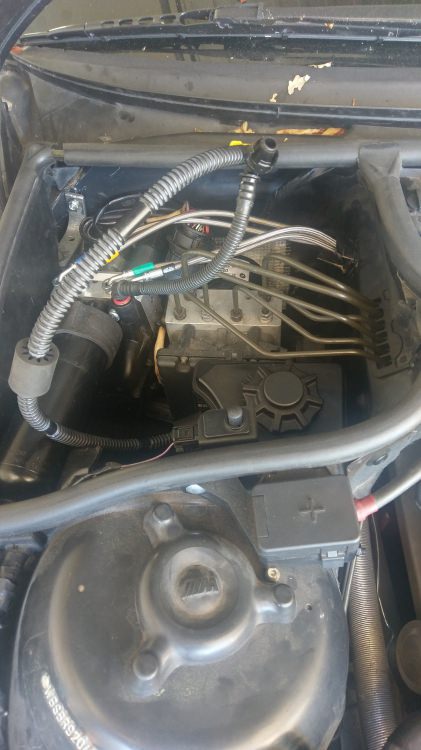

La fixation du groupe c'est mieux pour éviter les soucis!!!  j'ai choisi le système de l’équerre un bout de fer  que j'ai plié pour ce cas.

pour le bocal même punition: j'ai fixé une vis sur la patte du bocal et l'autre je me suis servi de la vis qui tient le bloc du dsc


Ensuite avant de fixer le bocal pensez à le remplir d'huile et quand vous allez lancer la purge mettre le bocal en hauteur ( au dessus du groupe ) une fois la purge

effectuée vous pouvez le fixer comme dans mon exemple.

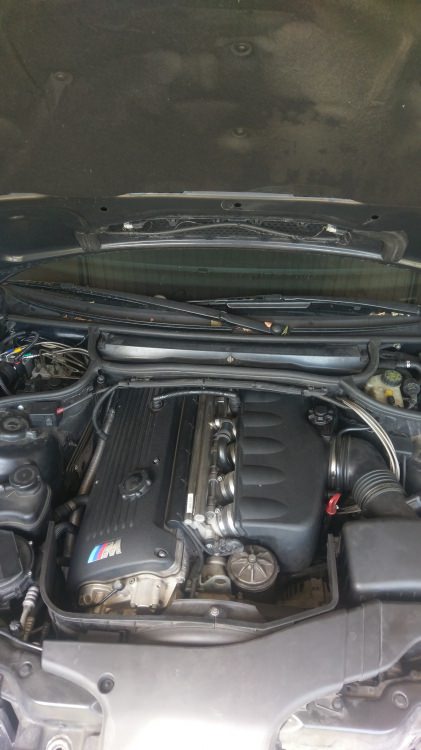

Voilà.....

59609915411fa_IMAG04001.thumb.jpg.f9b20a2f1e58e964b873a19f3853ad12.jpg59609952d70a6_IMAG04011.thumb.jpg.f6bd03dd23f2ebdd02c22ba80c55fcbb.jpg

Ma source principal le forum ///motorsport-passion et particulièrement ce sujet http://www.m3forum.net/m3forum/showthread.php?t=568580







  • Upvote 3

Share this post


Link to post
Share on other sites
LeoPolo

Merci Sébastien pour ton partage! :nickel:

  • Upvote 1

Share this post


Link to post
Share on other sites
damilde

Super tuto et beau boulot  ???



Share this post


Link to post
Share on other sites
La Goupille



Il y a 2 heures, damilde a dit :

Super tuto et beau boulot  ???



Merci

Share this post


Link to post
Share on other sites
ACS3

c'est peut etre un effet optique , mais le reservoir semble presque plus bas que l'entrée de la pompe

si c'est le cas , ça risque de poser des soucis lors de la purge ...

Share this post


Link to post
Share on other sites
La Goupille
Le 09/07/2017 à 07:26, ACS3 a dit :

c'est peut etre un effet optique , mais le reservoir semble presque plus bas que l'entrée de la pompe

si c'est le cas , ça risque de poser des soucis lors de la purge ...

Oui c'est le cas... c'est pour cela que j'ai précisé qu'il fallait mettre le bocal en hauteur pour la purge et après le fixer

Tu as pas trop vieilli ta l'oeuil encore ?

Edited by La Goupille

Share this post


Link to post
Share on other sites
dom

:nickel8:

Share this post


Link to post
Share on other sites
damilde

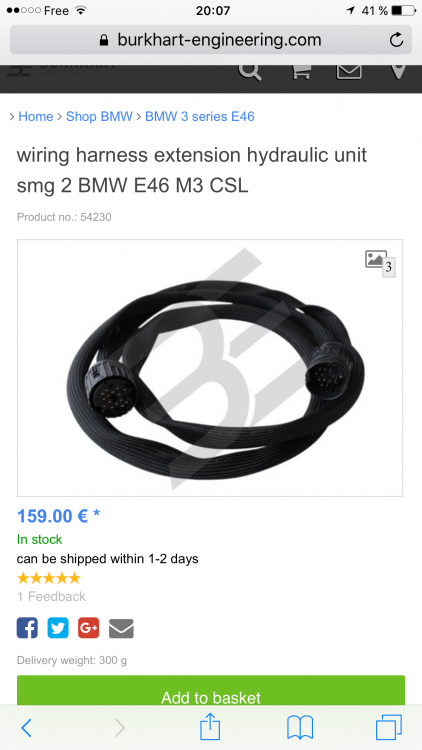

Je complète un peu si quelqu'un d'autre veut se lancer.

J'ai trouver ça sur le net ;)





Share this post


Link to post
Share on other sites
Tony
Le 09/07/2017 à 08:48, La Goupille a dit :

Oui c'est le cas... c'est pour cela que j'ai précisé qu'il fallait mettre le bocal en hauteur pour la purge et après le fixer

Tu as pas trop vieilli ta l'oeuil encore ?

Salut

Pour moi il doit etre au dessus en permanence et non pas juste pour la purge. Si il venait a y avoir une petite fuite le groupe ne vas pas aspirer dans le bocal.

Share this post


Link to post
Share on other sites
julien m
il y a 23 minutes, Tony a dit :

Salut

Pour moi il doit etre au dessus en permanence et non pas juste pour la purge. Si il venait a y avoir une petite fuite le groupe ne vas pas aspirer dans le bocal.

Oui je pense aussi

À quoi sert de le délocaliser?

Share this post


Link to post
Share on other sites
La Goupille
il y a 23 minutes, julien m a dit :

Oui je pense aussi

À quoi sert de le délocaliser?

Pas à grand chose pour beaucoup mais pour moi ça donne....

-Intervenir vite dessus sans tout démonter.

-À éviter qu'il soit trop au chaud car il ne refroidit pas de lui même.

-Je trouvais ça cool à faire.

Et oui le bocal est légèrement au dessus en permanence

  • Upvote 1

Share this post


Link to post
Share on other sites
DAM3

Quelles sont les dimensions du bocal SMG csl?

Je demande afin de savoir si sur phase 1 on sait le mettre en haut a droite du bloc dsc afin qu' il reste au dessus du groupe, bon j  y crois pas trop...

Edited by DAM3
