Posté(e) le 11 octobrele 11 oct. comment_1259555 Avec plaisir,Je t envoie les informations demain. Une fois le logo connecté électriquement aux endroits indiqués, ça fonctionnera directement normalement comme dans une M2C ( éclairage au déverrouillage de la voiture, extinction a la fermeture etc...) Modifié le 11 octobrele 11 oct. par BMW_65 Signaler

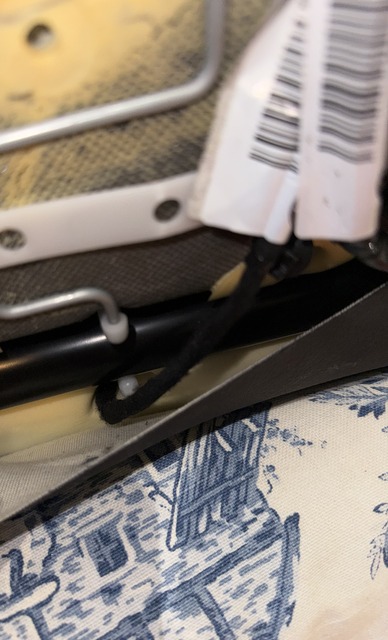

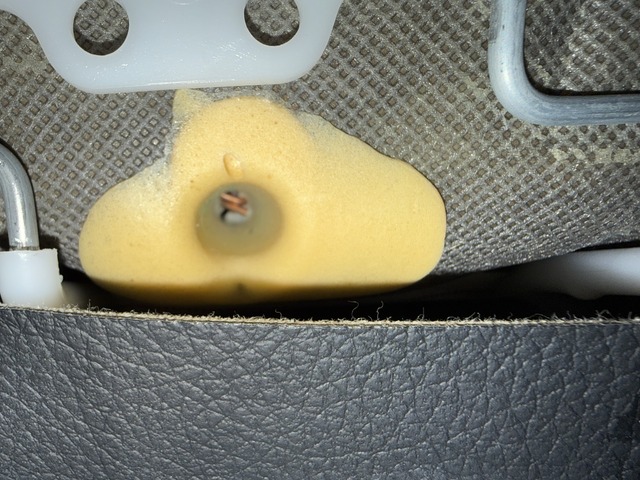

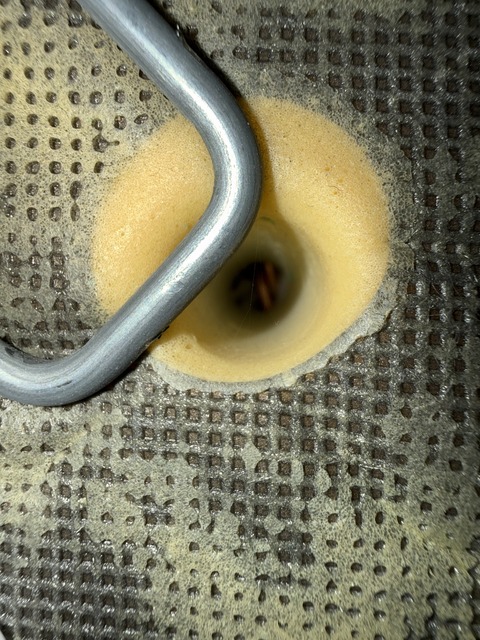

Posté(e) le 11 octobrele 11 oct. comment_1259556 à l’instant, BMW_65 a dit :Avec plaisir,Je t envoie les informations demain. Une fois le logo connecté électriquement aux endroits indiqués, ça fonctionnera directement normalement comme dans une M2C ( éclairage au déverrouillage de la voiture, extinction a la fermeture etc...)Merci @BMW_65 J'ai vu un câble qui rentre dans le fauteuil au milieu du siège et en regardant dans les trou en mousse je vois un câble cuivré.Avec ces éléments tu confirme le fait qu'il soient bien électriques @BMW_65 Signaler
Posté(e) le 11 octobrele 11 oct. comment_1259558 Le câble correspond,je pense, à l assise chauffante d après ta photo oui. Les éléments cuivres que tu vois, rien avoir , ce sont les agrafes qui tiennent la housse à la mousse de siege. ( type agrafes a grillage 😉) Modifié le 11 octobrele 11 oct. par BMW_65 Signaler
Posté(e) le 11 octobrele 11 oct. comment_1259562 @BMW_65 je crois aussi que notre ami se demande pourquoi les 2 fiches jaunes ne sont pas identiques entre sa voiture et celle d’un siège M2C. De mémoire elles sont identiques sauf pour la broche du logo éclairé. En parlant du logo éclairé il faudra @Filou un pontage sur un boîtier qui se trouve en dessous de la boîte gant (à droite) ensuite tu tires 2 fils pour aller dans les fiches jaunes des sièges (côté voiture). Il faudra ensuite avoir 2 broches (une pour chaque siege) pour les insérer aux bons emplacements. Et ça sera good, le montage est exactement fait comme ça sur une M2C 😉 Signaler

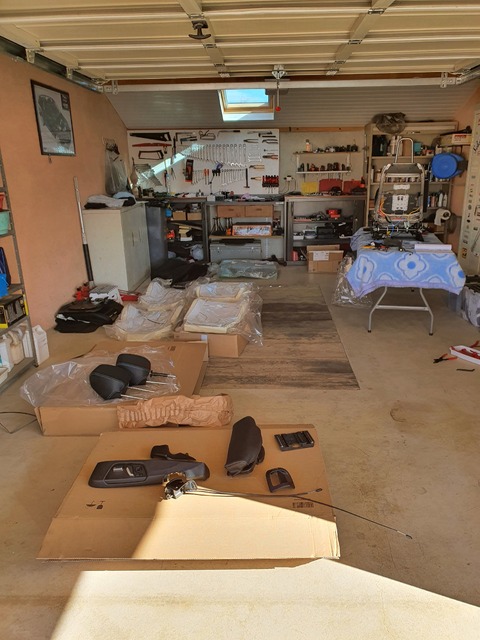

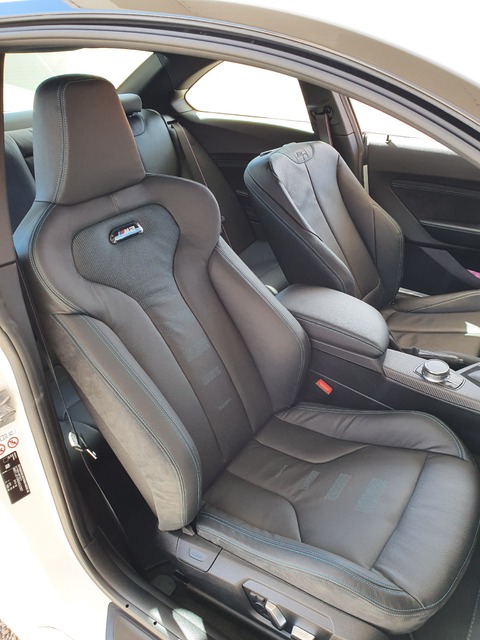

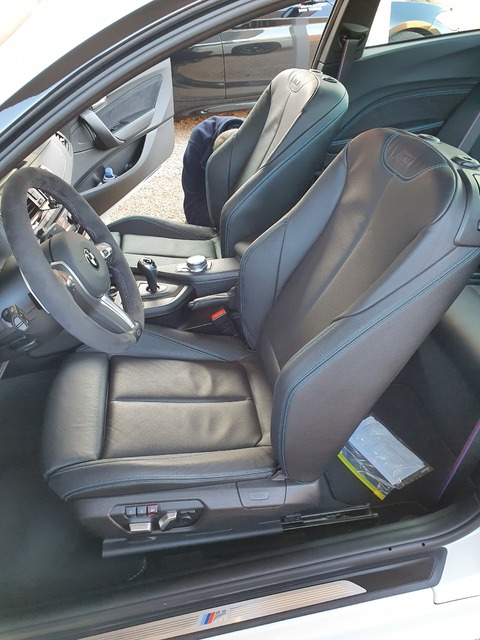

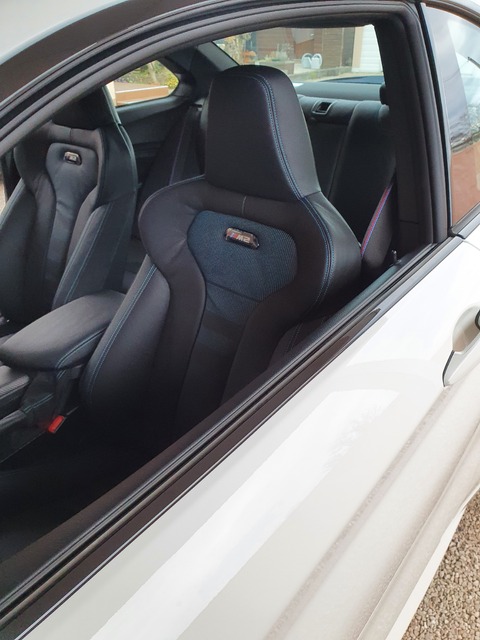

Posté(e) le 11 octobrele 11 oct. comment_1259563 Il y a 3 heures, BMW_65 a dit :J ai retrouvé quelques photos de 2021 lors de la transformation des sieges ( à l époque il n y avait pas trop de sieges de M2C sur le marché d occasion du coup, obligé de se creuser un peu la tête 😅)J avais donc étudié toutes les pièces nécessaires à la modification, en comparant référence par référence . Donc comme dit plus haut, j ai récupéré les châssis des assises complets avec moteurs , boîtiers et faisceaux. J avais également récupéré toute la partie pneumatique pour les lombaires et coussins latéraux avec tuyaux et pompe. Ainsi que les airbags latéraux et platine commande de siège.Il faut une vingtaine de pièces ( cadre dossiers, coques dossiers, housses assises, housses dossiers, mousses assises , mousses dossier, logo M2, quelques caches et agrafes)Une journée de boulot complète en le faisant tranquillement..Je n avais pas trop documenté le montage, je n ai que ces quelques photos.Je ne sais pas si ce sont tes photos que j’avais vu mais effectivement j’étais resté sur le c*l en les voyant 😱😱😱C’était trop chaud pour mes connaissances et j’ai préféré faire comme @Filou attendre la bonne occasion. C’était en 2021 🙃 en tout cas chapeau bas l’artiste Signaler
Posté(e) le 11 octobrele 11 oct. comment_1259566 il y a 6 minutes, ll_ll a dit :Je ne sais pas si ce sont tes photos que j’avais vu mais effectivement j’étais resté sur le c*l en les voyant 😱😱😱C’était trop chaud pour mes connaissances et j’ai préféré faire comme @Filou attendre la bonne occasion.C’était en 2021 🙃 en tout cas chapeau bas l’artiste Merci ! Ce n est pas hyper compliqué, mais il faut être bien méthodique car il y a pas mal d éléments. Et un fil ou un tuyau qui ne passe pas au bon endroit, ça gêne pour tout le reste... Signaler

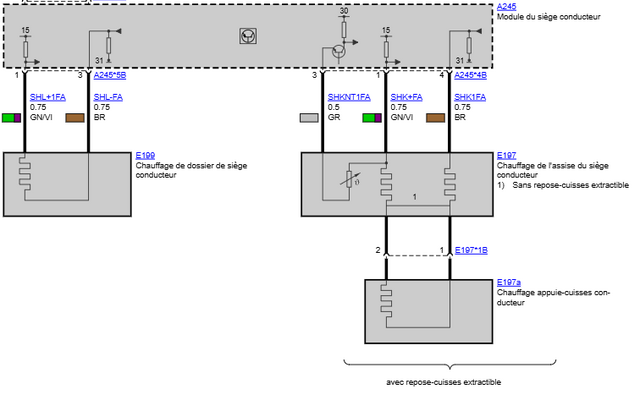

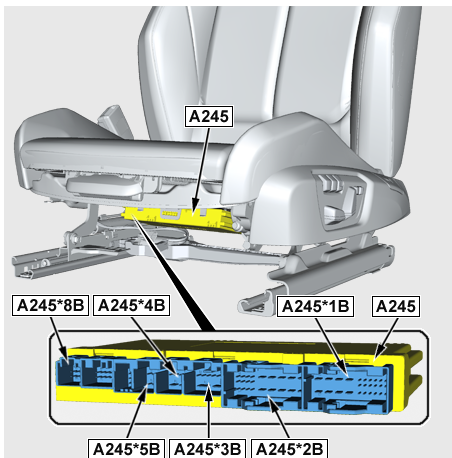

Posté(e) le 12 octobrele 12 oct. comment_1259692 Voici le schémas électrique du chauffage de siège sur M2C avec la couleur des fils :Le chauffage du dossier se connecte au module de siège à la prise A245*4B, et le chauffage du dossier au connecteur A245*5BEn complément, voici les affectations des broches du module de siège:NuméroÀ X broches, couleurDésignationA245*1B26 broches, noirConnecteur de composant Module du siège conducteurA245*2B22 broches, noirConnecteur de composant Module du siège conducteurA245*3B8 broches, noirConnecteur de composant Module du siège conducteurA245*4B5 broches, noirConnecteur de composant Module du siège conducteurA245*5B4 broches, noirConnecteur de composant Module du siège conducteurA245*8B8 broches, noirConnecteur de composant Module du siège conducteurBrochage du connecteur A245*1BBrocheTypeDésignation /Type de signalBranchement /Indications pour la mesure1ESignal d'interrupteurCommutateur de verrouillage du dossier conducteur2MMasseCommutateur d'aide à la montée côté conducteur3ESignal de capteur à effet HallMoteur réglage du dossier en inclinaison siège conducteur4--Sans affectation5--Sans affectation6--Sans affectation7AActivation Moteur réglage du dossier en inclinaison siège conducteurMoteur réglage du dossier en inclinaison siège conducteur8--Sans affectation9--Sans affectation10--Sans affectation11--Sans affectation12--Sans affectation13EMasse, capteur à effet HallMoteur réglage du dossier en inclinaison siège conducteur14--Sans affectation15--Sans affectation16--Sans affectation17ESignal d'interrupteurCommutateur de verrouillage du dossier conducteur18ESignal d'interrupteurCommutateur d'aide à la montée côté conducteur19ESignal d'interrupteurCommutateur d'aide à la montée côté conducteur20--Sans affectation21--Sans affectation22--Sans affectation23AActivation Moteur réglage du dossier en inclinaison siège conducteurMoteur réglage du dossier en inclinaison siège conducteur24--Sans affectation25--Sans affectation26--Sans affectationBrochage du connecteur A245*2BBrocheTypeDésignation /Type de signalBranchement /Indications pour la mesure1--Sans affectation2AActivation Moteur, réglage d'inclinaison de siège conducteurMoteur, réglage d'inclinaison de siège conducteur3AActivation Moteur, réglage en hauteur de siège conducteurMoteur, réglage en hauteur de siège conducteur4--Sans affectation5AActivation Moteur, réglage en longueur de siège conducteurMoteur, réglage en longueur de siège conducteur6--Sans affectation7ESignal de capteur à effet HallMoteur, réglage d'inclinaison de siège conducteur8ESignal de capteur à effet HallMoteur, réglage en hauteur de siège conducteur9ESignal de capteur à effet HallMoteur, réglage en longueur de siège conducteur10--Sans affectation11EMasse, capteur à effet HallMoteur, réglage d'inclinaison de siège conducteur12EMasse, capteur à effet HallMoteur, réglage en hauteur de siège conducteur13EMasse, capteur à effet HallMoteur, réglage en longueur de siège conducteur14--Sans affectation15AActivation Moteur, réglage d'inclinaison de siège conducteurMoteur, réglage d'inclinaison de siège conducteur16AActivation Moteur, réglage en hauteur de siège conducteurMoteur, réglage en hauteur de siège conducteur17--Sans affectation18AActivation Moteur, réglage en longueur de siège conducteurMoteur, réglage en longueur de siège conducteur19--Sans affectation20--Sans affectation21--Sans affectation22--Sans affectationBrochage du connecteur A245*3BBrocheTypeDésignation /Type de signalBranchement /Indications pour la mesure1--Sans affectation2--Sans affectation3--Sans affectation4E/ASignal de bus LINConnexion au bus5E/ASignal de bus K-CANConnexion au bus6E/ASignal de bus K-CANConnexion au bus7EAlimentation, borne 30BFusible F678MMasseConnecteur de mise à la masseBrochage du connecteur A245*4BBrocheTypeDésignation /Type de signalBranchement /Indications pour la mesure1AActivation Chauffage d'assise de siège conducteurChauffage d'assise de siège conducteur2--Sans affectation3ESignal sonde de températureChauffage d'assise de siège conducteur4MMasse Chauffage d'assise de siège conducteurChauffage d'assise de siège conducteur5--Sans affectationBrochage du connecteur A245*5BBrocheTypeDésignation /Type de signalBranchement /Indications pour la mesure1AActivation Chauffage de dossier de siège conducteurChauffage de dossier de siège conducteur2--Sans affectation3MMasse Chauffage de dossier de siège conducteurChauffage de dossier de siège conducteur4--Sans affectationBrochage du connecteur A245*8BBrocheTypeDésignation /Type de signalBranchement /Indications pour la mesure1ESignal d'interrupteurBloc d'interrupteurs réglage du siège côté conducteur2ESignal d'interrupteurBloc d'interrupteurs réglage du siège côté conducteur3ESignal d'interrupteurBloc d'interrupteurs réglage du siège côté conducteur4--Sans affectation5ECommande de diode luminescenteBloc d'interrupteurs réglage du siège côté conducteur6EMasse Bloc d'interrupteurs réglage du siège côté conducteurBloc d'interrupteurs réglage du siège côté conducteur7AAlimentation en tension Bloc d'interrupteurs réglage du siège côté conducteurBloc d'interrupteurs réglage du siège côté conducteur8--Sans affectation Signaler
Posté(e) le 12 octobrele 12 oct. comment_1259693 Voici le fichier "tuto" que j'avais fait en 2021 pour le branchement de l'éclairage des logos dans les dossiers, lors de la modification sièges M2A => M2CBRANCHEMENT ECLAIRAGES SIEGES M2.pdf( les masses peuvent se prendre directement au châssis des sièges, et il n'y a plus que le fil d'alimentation à aller chercher dans les faisceaux droit et gauche pour chaque siège. La connexion peut se faire avec un petit connecteur, le plus simple, (pour pouvoir déconnecter lors d'un éventuel démontage de siège) en plus de la broche jaune, ou alors, passer par la broche jaune en insérrant les petits connecteurs "pins" spécifiques au bon endroit. Signaler

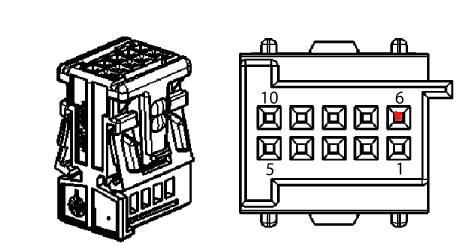

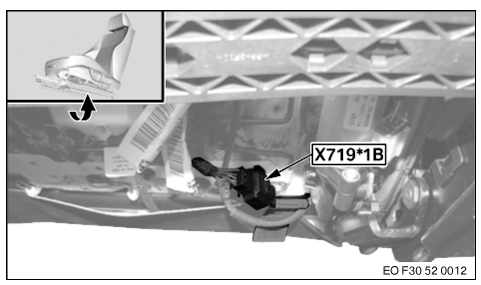

Posté(e) le 12 octobrele 12 oct. comment_1259705 *En complément d'information, le fil du logo lumineux passe par un connecteur noir avant d'arriver à la grosse broche jaune en position n°6 Signaler
