Démontage pare-chocs AV et AR

[RUPTOR]

Bonjour à tous ,

Je dois démonter mes pare-chocs pour les repeindre et j’aurais voulu le mode opératoire bmw pour le faire.
mon collègue me refait mon pc donc pas accès à ista pour l’instant.


merci d’avance.


Sportivement

[julien m]

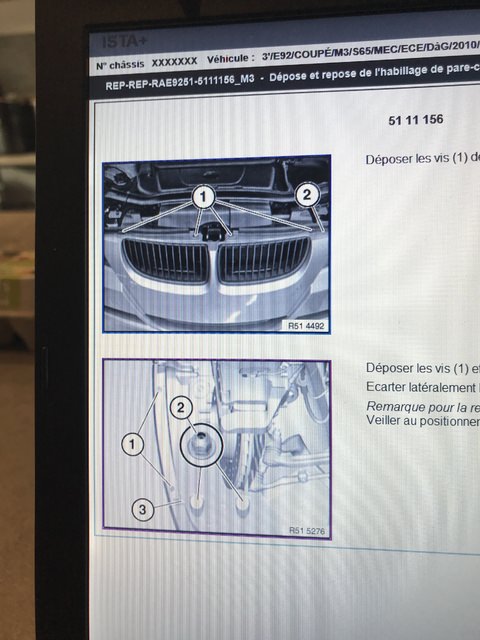

51 11 156 Dépose et repose de l'habillage de pare-chocs avant


Déposer les vis (1) de l'habillage de bouclier pare-chocs (2).


Déposer les vis (1) et déposer les écrous plastique (2) de l'écran de passage de roue de gauche (3). Ecarter latéralement l'écran de passage de roue de gauche (3). Remarque pour la repose : Veiller au positionnement correct de l'écran de passage de roue de gauche (3).

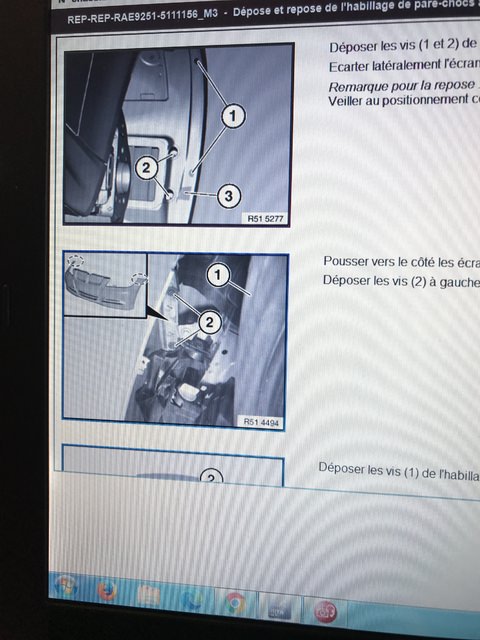

Déposer les vis (1 et 2) de l'écran de passage de roue de droite (3). Ecarter latéralement l'écran de passage de roue de droite (3). Remarque pour la repose : Veiller au positionnement correct de l'écran de passage de roue de droite (3).


Pousser vers le côté les écrans de passage de roue (1) de gauche et de droite. Déposer les vis (2) à gauche et à droite.

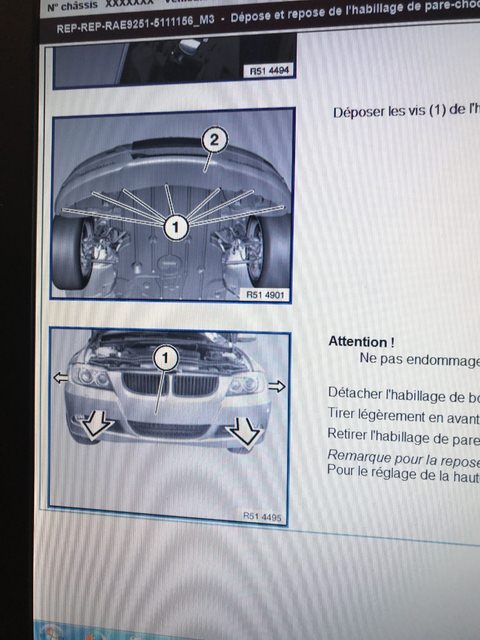

Déposer les vis (1) de l'habillage de bouclier pare-chocs (2).


Attention ! Ne pas endommager l'habillage de bouclier pare-chocs lors de son retrait.   Détacher l'habillage de bouclier pare-chocs (1) sur le côté. Tirer légèrement en avant l'habillage de bouclier pare-chocs (1) et débrancher, si existants, les connecteurs des capteurs à ultrasons. Retirer l'habillage de pare-chocs (1) vers l'avant avec l'aide d'un assistant. Remarque pour la repose : Pour le réglage de la hauteur, voir les jeux d'ouverture de la carrosserie.

[julien m]

pour le pc arr



51 12 156 Dépose et repose de l'habillage de pare-chocs arrière

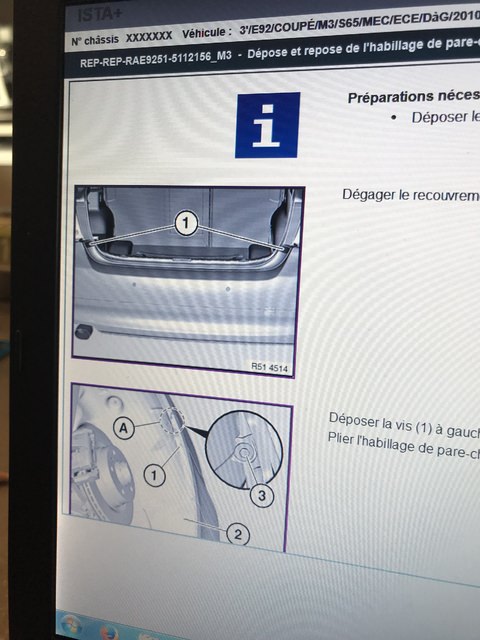

Préparations nécessaires : Déposer le bloc optique arrière à gauche et à droite.


Dégager le recouvrement (1) et déposer la vis située en dessous.


Déposer la vis (1) à gauche et à droite. Plier l'habillage de pare-chocs (2) sur le côté dans la zone (A) et déposer la vis (3) à gauche et à droite.

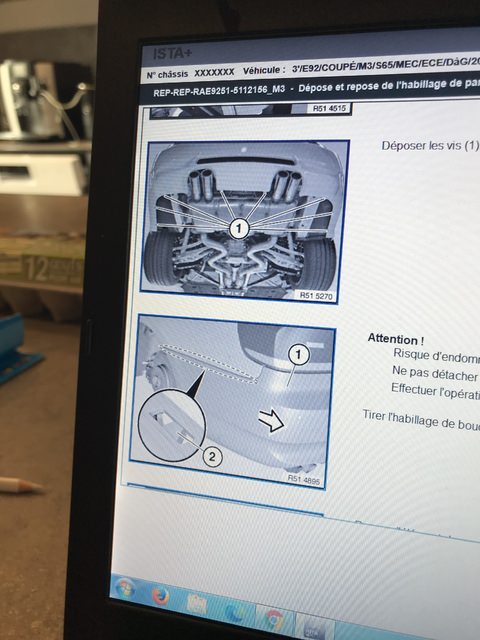

Déposer les vis (1).


Attention ! Risque d'endommagement ! Ne pas détacher l'habillage de bouclier pare-chocs (1) sur le côté. Effectuer l'opération qui suit avec l'aide d'une deuxième personne.   Tirer l'habillage de bouclier pare-chocs (1) vers l'arrière et de manière à libérer les éléments de verrouillage (2).


Presser l'élément de verrouillage (2). Retirer l'habillage de bouclier pare-chocs (1) par l'arrière avec l'aide d'un autre mécanicien. Débrancher (si existants) les connecteurs des capteurs à ultrasons.

[julien m]

il y a 5 minutes, julien m a dit :

pour le pc arr



51 12 156 Dépose et repose de l'habillage de pare-chocs arrière


Préparations nécessaires : Déposer le bloc optique arrière à gauche et à droite.


Dégager le recouvrement (1) et déposer la vis située en dessous.


Déposer la vis (1) à gauche et à droite. Plier l'habillage de pare-chocs (2) sur le côté dans la zone (A) et déposer la vis (3) à gauche et à droite.


Déposer les vis (1).


Attention ! Risque d'endommagement ! Ne pas détacher l'habillage de bouclier pare-chocs (1) sur le côté. Effectuer l'opération qui suit avec l'aide d'une deuxième personne.   Tirer l'habillage de bouclier pare-chocs (1) vers l'arrière et de manière à libérer les éléments de verrouillage (2).


Presser l'élément de verrouillage (2). Retirer l'habillage de bouclier pare-chocs (1) par l'arrière avec l'aide d'un autre mécanicien. Débrancher (si existants) les connecteurs des capteurs à ultrasons.



[julien m]

il y a 8 minutes, julien m a dit :

51 11 156 Dépose et repose de l'habillage de pare-chocs avant


Déposer les vis (1) de l'habillage de bouclier pare-chocs (2).


Déposer les vis (1) et déposer les écrous plastique (2) de l'écran de passage de roue de gauche (3). Ecarter latéralement l'écran de passage de roue de gauche (3). Remarque pour la repose : Veiller au positionnement correct de l'écran de passage de roue de gauche (3).


Déposer les vis (1 et 2) de l'écran de passage de roue de droite (3). Ecarter latéralement l'écran de passage de roue de droite (3). Remarque pour la repose : Veiller au positionnement correct de l'écran de passage de roue de droite (3).


Pousser vers le côté les écrans de passage de roue (1) de gauche et de droite. Déposer les vis (2) à gauche et à droite.


Déposer les vis (1) de l'habillage de bouclier pare-chocs (2).


Attention ! Ne pas endommager l'habillage de bouclier pare-chocs lors de son retrait.   Détacher l'habillage de bouclier pare-chocs (1) sur le côté. Tirer légèrement en avant l'habillage de bouclier pare-chocs (1) et débrancher, si existants, les connecteurs des capteurs à ultrasons. Retirer l'habillage de pare-chocs (1) vers l'avant avec l'aide d'un assistant. Remarque pour la repose : Pour le réglage de la hauteur, voir les jeux d'ouverture de la carrosserie.



[RUPTOR]

Super merci à toi Julien M 😉👍

[GEBm3]

super @julien m!   merci d'avoir pris le temps.
J'épingle car cela aidera certainement plusieurs personnes.

[julien m]

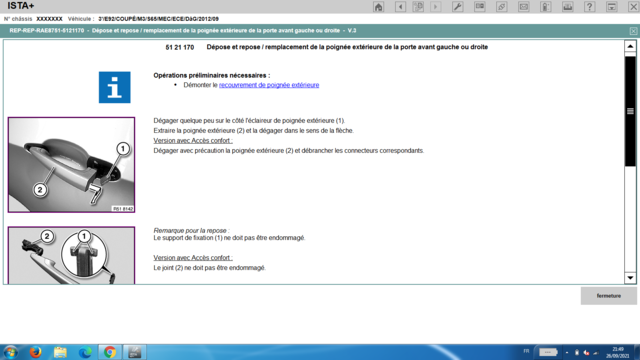

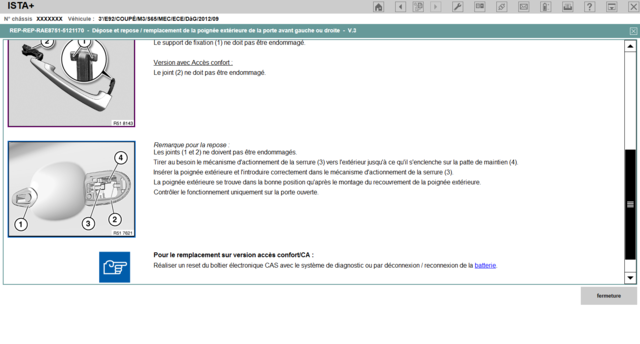

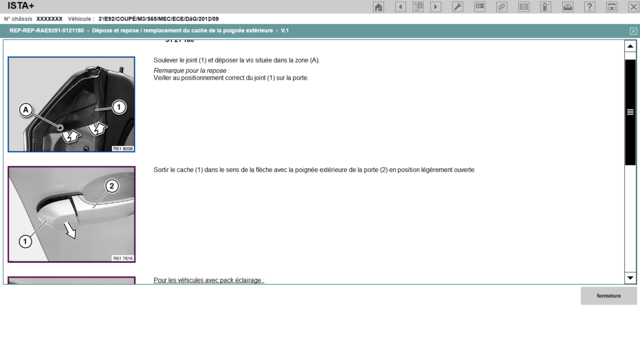

à la demande de @RUPTOR

j’espère ne pas avoir trop traîné

[RUPTOR]

Le 26/09/2021 à 21:53, julien m a dit :

à la demande de @RUPTOR

j’espère ne pas avoir trop traîné

Super Tu assure 👍🙏
